A Stahlkonstruktionsgerüst ist ein tragendes Skelett, das aus Stahlsäulen, Balken, Fachwerken und Aussteifungselementen besteht, die zusammenarbeiten, um vertikale und horizontale Lasten sicher auf das Fundament zu übertragen. Im Vergleich zum herkömmlichen Betonbau leisten Stahlgerüste gute Dienste 30–50 % kürzere Bauzeitpläne , ein hervorragendes Verhältnis von Festigkeit zu Gewicht und eine Lebensdauer von 50–70 Jahre bei ordnungsgemäßer Wartung [^86^]. Diese Eigenschaften machen Stahl zum dominierenden Werkstoff für Fabriken, Lagerhallen, Logistikzentren und großflächige Industrieanlagen weltweit.

Für Unternehmen wie Zhejiang Kaisier Clean Technology Co., Ltd. – eine Fabrik für kundenspezifische Stahlkonstruktionssysteme in China und OEM-Lieferant – Stahlgerüste bilden das Rückgrat der Reinraumplatten-Produktionsanlagen. Ihre Produktionsstandorte in China und Thailand basieren auf präzisionsgefertigten Stahlgerüsten zur Unterbringung intelligenter Produktionslinien und gewährleisten stabile Lieferketten für Luftreinigungsprojekte der Klassen 100 bis 300.000 im Gesundheitswesen, in der Elektronik- und Lebensmittelindustrie.

Vier Haupttypen von Stahlkonstruktionsgerüsten

Stahlgerüste sind keine Einheitslösung. Die Auswahl hängt von den Spannweitenanforderungen, Lastprofilen und architektonischen Einschränkungen ab. Die vier vorherrschenden Typen sind:

Starrer Portalrahmen

Der Portalstarrrahmen ist das am weitesten verbreitete System im Industriebau. Es besteht aus Säulen und Sparren, die an den Stößen starr verbunden sind, wodurch eine „freie Spannweite“ ohne interne Säulen entsteht. Dieses Design ist ideal für Lagerhallen, Flugzeughangars und Produktionsanlagen, in denen eine freie Bodenfläche von entscheidender Bedeutung ist. Portalrahmen bestehen typischerweise aus warmgewalzten Stahlprofilen und können Spannweiten von erreichen 20–50 Meter wirtschaftlich [^89^]. Kürzere Spannweiten ermöglichen eine höhere Tragfähigkeit, da die Belastung von Balken und Stützen verringert wird.

Stahlgebäuderahmenkonstruktion

Dieses Grundgerüst aus Stahlträgern und -stützen bietet nahezu unbegrenzte Flexibilität bei der Gestaltung. Es wird häufig in Gebäuden mit mehreren Wohneinheiten wie Bürokomplexen, Wohntürmen und Hochhäusern eingesetzt, bei denen Anpassungsfähigkeit im Vordergrund steht [^90^]. Das System zeichnet sich durch die Verteilung von Lasten auf mehrere Etagen aus und kann für eine hybride Leistung mit Betonkernen kombiniert werden.

Fachwerkstruktur

Fachwerke sind dreieckige Fachwerke aus Stahlelementen, die weitaus weniger Material verbrauchen als Vollstegträger und gleichzeitig eine höhere Steifigkeit erreichen. Flugzeugfachwerke nehmen zweidimensionale Lasten auf, während Raumfachwerke die Kräfte über drei Dimensionen verteilen. Ein gut konzipiertes Raumfachwerk kann sehr große Flächen mit minimalen internen Stützen abdecken und eignet sich daher für Sportarenen, Ausstellungshallen und Flughafenterminals [^84^].

Gitterstruktur (Raumrahmen).

Gitterstrukturen sind statisch unbestimmte Raumstrukturen höherer Ordnung, die aus vielen miteinander verbundenen Stäben bestehen. Sie sind leicht, äußerst steif und bieten eine ausgezeichnete Erdbebensicherheit. Diese Fachwerke werden häufig in Turnhallen, Vordächern und Hangars eingesetzt, wo große Spannweiten und komplexe Geometrien erforderlich sind [^89^].

Materialspezifikationen und Komponentenstandards

Die Leistung eines Stahlgerüst wird durch die Stahlsorte, die Querschnittsgeometrie und die Schutzbehandlungen bestimmt. Das Verständnis dieser Spezifikationen ist für die Beschaffung und Qualitätskontrolle unerlässlich.

Stahlsorten und mechanische Eigenschaften

Üblicherweise wird primärer Baustahl verwendet Qualitäten Q235, Q345 oder ASTM A36/A572 . Q345-Stahl bietet eine Streckgrenze von etwa 345 MPa 45 % höher als Q235 , was es zur bevorzugten Wahl für hochbelastete Industriegerüste macht. Für korrosive Umgebungen wie Reinraumanlagen an der Küste wird SUS304 oder feuerverzinkter Stahl (Zinkbeschichtung ≥80 μm) spezifiziert, um Rostabbau zu verhindern [^83^].

Hauptkomponenten

Ein komplettes Stahlgerüst besteht aus vier wesentlichen lastübertragenden Elementen:

• Spalten : Vertikale Elemente, die Lasten von Balken und Platten auf das Fundament übertragen. Zu den üblichen Abschnitten gehören H-Träger und Kastensäulen.
• Balken : Horizontale Elemente, die sich zwischen Spalten erstrecken. Für Spannweiten über 12 Meter sind I-Profile und geschweißte Verbundträger Standard.
• Verstärkend : Diagonal- oder Querträger, die seitlichen Kräften durch Wind und seismische Belastungen standhalten. Typische Konfigurationen sind Stabverstrebungen und Portalverstrebungen.
• Verbindungsknoten : Schraub- oder Schweißverbindungen, die ein starres oder gelenkiges Verhalten gewährleisten. Für Portalrahmenverbindungen sind hochfeste Reibschlussschrauben (Güteklasse 10.9) Standard [^83^].

Oberflächenbehandlung und Brandschutz

Stahlgerüste benötigen Schutzbeschichtungen, um eine lange Lebensdauer zu gewährleisten. Zur Standardbehandlung gehört Kugelstrahlen Note Sa2,5 , gefolgt von einer Epoxid-Zink-Grundierung (60–80 μm), einer Epoxid-Zwischenschicht (100–120 μm) und einer Polyurethan-Deckschicht (40–60 μm). Für den Brandschutz können dämmschichtbildende Beschichtungen oder gespritzte Mineralwolle sorgen 1–3 Stunden Brandschutz abhängig von Schichtdicke und Stahlquerschnittsfaktor [^83^].

Arbeitsablauf und Zeitplan für vorgefertigte Gebäude (PEB).

Vorgefertigte Stahlgerüste stellen das fortschrittlichste Liefermodell im Industriebau dar. Die Komponenten werden in einer Fabrik entworfen, geschnitten, gebohrt und geschweißt und dann zur schnellen Montage an die Baustelle geliefert. Durch diesen Ansatz werden Projektzeitpläne drastisch komprimiert.

Dieser Zeitrahmen ist im Vergleich zum herkömmlichen Betonbau, der normalerweise erforderlich ist, günstiger 9–18 Monate für eine gleichwertige Einrichtung. Die Vorbereitung des Standorts und die Fundamentarbeiten laufen parallel zur Fabrikfertigung, wodurch der Zeitplan noch weiter verkürzt wird [^87^].

Kostenstruktur und Wirtschaftsanalyse

Das Verständnis der Kostentreiber von Stahlgerüsten ermöglicht eine bessere Budgetierung und Lieferantenverhandlungen. Die Kosten variieren erheblich je nach Komplexität, Ausführung und geografischer Lage.

Stückkosten-Benchmarks

Für ein einfaches Industriegebäude mit nur einer Spannweite liegen die reinen Versorgungskosten in der Regel zwischen 80–150 USD pro m² (ab Werk). Vollisolierte Gebäude mit Krananlagen und architektonischen Endbearbeitungen können erreicht werden 200–400 USD pro m² . Errichtung, Fundamente und Bauarbeiten kommen hinzu [^87^]. Bei diesen Zahlen wird von Standardwindzonen ausgegangen; Taifun- oder Zyklon-anfällige Regionen erfordern schwerere Abschnitte und können die Kosten um 15–25 % erhöhen.

Vorteile bei den Lebenszykluskosten

Während die anfänglichen Materialkosten die Kosten für Beton oder Holz übersteigen können, bieten Stahlgerüste eine überlegene Lebenszyklusökonomie:

1. Stiftungsersparnisse : Das geringere Gewicht von Stahl reduziert das Fundamentvolumen und die Bewehrung um 20–30 %.
2. Wartungsreduzierung : Stahl ist immun gegen Termiten, Fäulnis und Schimmel. Jährliche Wartungskosten betragen in der Regel 40–60 % niedriger als Holzrahmenkonstruktionen [^86^].
3. Erweiterungsflexibilität : Das Hinzufügen von Feldern zu einem vorhandenen Portalrahmen erfordert nur minimale Unterbrechungen und keine Fundamentarbeiten für den neuen Abschnitt.
4. Restwert : Stahl ist zu 100 % recycelbar. Am Ende der Lebensdauer liegen die Verwertungsraten für Baustahl über dem Wert 98 % , Ausgleich der Abrisskosten [^89^].

Branchenanwendungen und Compliance-Standards

Stahlkonstruktionsgerüste Sie bedienen unterschiedliche Sektoren, die jeweils unterschiedliche Belastungen und regulatorische Anforderungen mit sich bringen. Eine ordnungsgemäße Rahmengestaltung muss im Einklang mit internationalen Codes und branchenspezifischen Standards stehen.

Industrie- und Produktionsanlagen

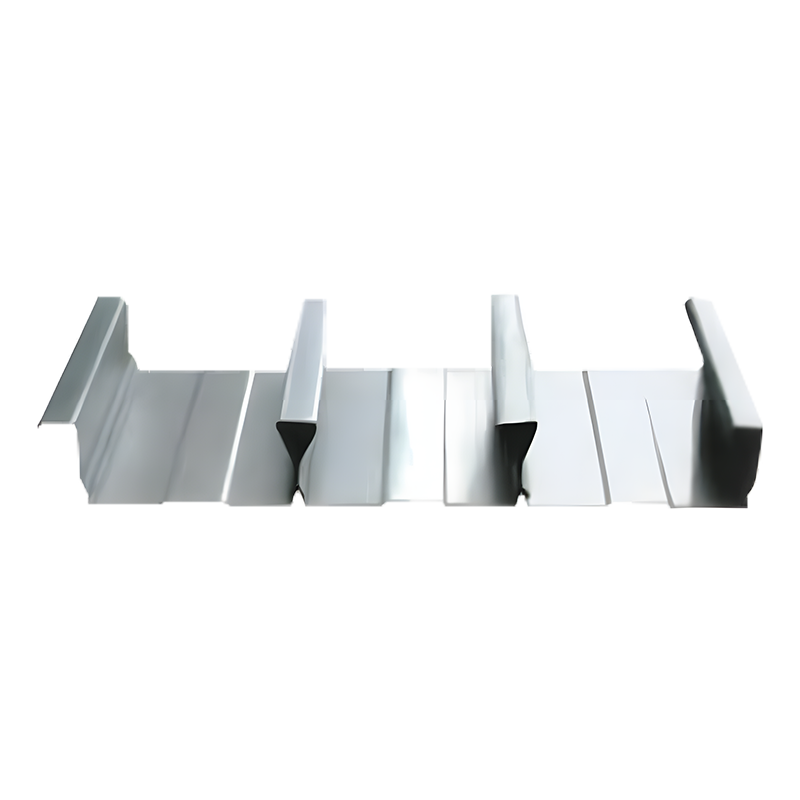

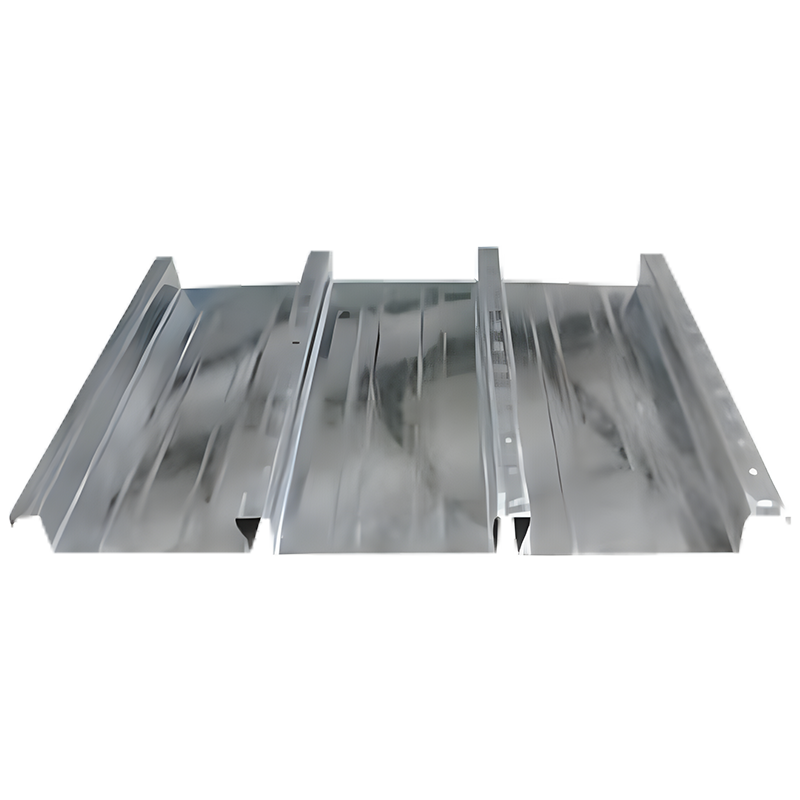

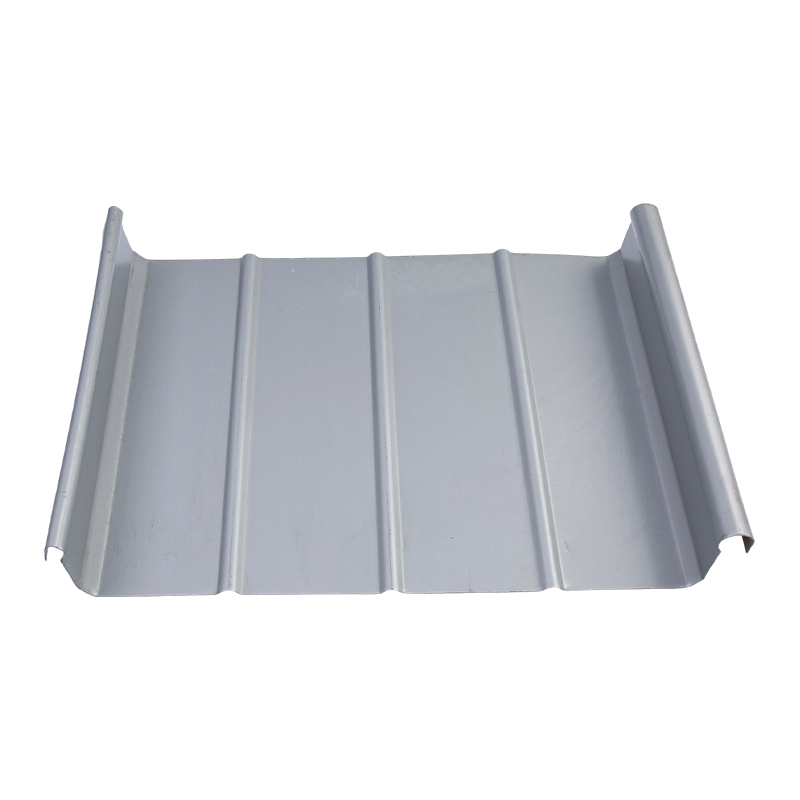

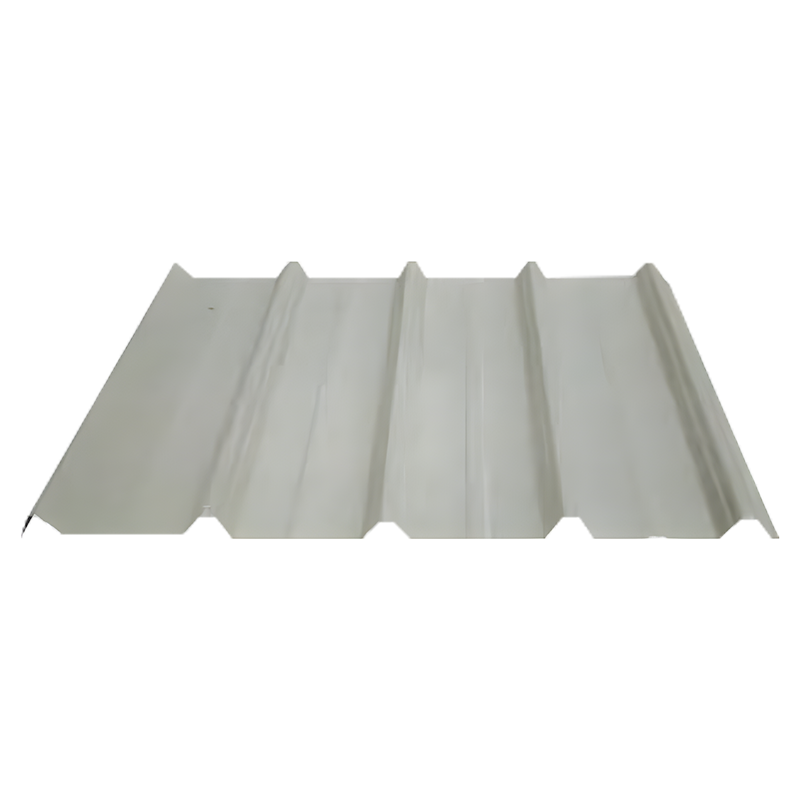

Fabriken und Werkstätten benötigen Rahmen, die schwere Maschinen, Laufkräne und hohe Nutzlasten tragen können. Starre Portalrahmen mit Kranträgern (Kapazität 5–50 Tonnen ) sind Standard. Bodenbelastungen in der Schwerindustrie können auftreten 10–20 kN/m² , was Verbundbodendecks aus Stahlbeton wie das in Produktkatalogen gezeigte Verbundbodendeckprofil YX 32-130-780 erforderlich macht [^85^].

Lagerhaltung und Logistik

Moderne Logistikzentren erfordern hohe lichte Höhen (typischerweise). 8–12 Meter ) zur Aufnahme automatisierter Regalsysteme. Stahlgerüste ermöglichen diese vertikalen Volumen und tragen gleichzeitig Zwischengeschosse für Büro- oder Sortierbereiche. Das offene Design erleichtert eine effiziente Materialhandhabung und zukünftige Neukonfiguration des Layouts [^88^].

Reinraum- und Hightech-Fertigung

Für Hersteller von Reinraumpaneelen wie Kaisier müssen Stahlgerüste strenge Anforderungen erfüllen. Die Struktur muss HVAC-Kanäle, Filterplenums und abgehängte Deckengitter unterstützen und gleichzeitig die Vibrationsisolierung aufrechterhalten. Die Durchbiegungsgrenzen des Rahmenwerks sind in der Regel auf begrenzt L/360 oder L/400 (wobei L die Spannweite ist), um ein Versagen der Dichtung in Reinraumhüllen zu verhindern. Feuerwiderstandswerte von 1–2 Stunden sind für pharmazeutische und elektronische Einrichtungen obligatorisch.

Einhaltung von Design-Codes

Stahlgerüste müssen nach anerkannten internationalen Standards konstruiert werden. Zu den gängigen Designcodes gehören:

• ASCE 7 (USA): Mindestbemessungslasten für Gebäude und andere Bauwerke.
• Eurocode 3 (EN 1993) : Entwurf von Stahlkonstruktionen, weit verbreitet in Europa und Asien.
• AS/NZS 1170 : Tragwerksplanungsmaßnahmen für australische und neuseeländische Projekte.
• GB 50017 : Chinesischer Standard für die Konstruktion von Stahlkonstruktionen, verbindlich für inländische Projekte [^87^].

Best Practices für Qualitätskontrolle und Installation

Die Integrität eines Stahlgerüsts hängt sowohl von der Installationsgenauigkeit als auch von der Designqualität ab. Die folgenden Vorgehensweisen gewährleisten strukturelle Leistung und Sicherheit.

Qualitätskontrolle bei der Fertigung

Die Fabrikfertigung muss den Qualitätsmanagementsystemen ISO 9001 entsprechen. Zu den wichtigsten Inspektionspunkten gehören:

• Maßtoleranz der Schnittlängen: ±2 mm für Balken, ±1 mm für Bolzenlöcher.
• Schweißnahtqualitätsprüfung: 100 % Sichtprüfung plus 20–30 % Ultraschall- oder Röntgenprüfung für kritische Verbindungen.
• Überprüfung der Zinkschichtdicke: Minimum 80 μm für feuerverzinkte Bauteile in korrosiven Umgebungen.

Protokolle zur Baustellenerrichtung

Die Montage vor Ort erfordert strenge Reihenfolge- und Ausrichtungskontrollen:

1. Überprüfung des Fundaments : Die Positionen der Ankerbolzen müssen vor der Säulenplatzierung anhand der Zeichnungen überprüft werden. Die Toleranz für die Zentrierung der Schraubengruppe beträgt ±5 mm .
2. Säulenmontage : Stützen werden angehoben, über Ankerbolzen platziert und vorübergehend abgestützt. Die Vertikalität wird mit einem Theodolit überprüft; zulässige Abweichung ist H/1000 (wobei H die Spaltenhöhe ist), Maximum 25 mm .
3. Balkeninstallation : Die Träger werden mit hochfesten Schrauben, die gemäß Spezifikation angezogen werden, an den Stützenendplatten verschraubt. Stoßverbindungen bei Mehrfeldträgern müssen um mindestens versetzt sein 1 Meter .
4. Verstärkend installation : Dach- und Wandaussteifungen werden installiert, um seitliche Stabilität zu gewährleisten, bevor Pfetten und Gurte befestigt werden.
5. Endkontrolle : Eine umfassende Untersuchung bestätigt Ausrichtung, Schraubendrehmoment und Schweißnahtintegrität. Für Kranträger können Belastungsprüfungen durchgeführt werden [^84^].

Die Nichtbeachtung dieser Protokolle kann zu Fehlausrichtung, Verbindungsfehlern oder übermäßiger Durchbiegung führen – was sowohl die Sicherheit als auch die Lebensdauer des Rahmens beeinträchtigt. Für OEM Stahlkonstruktionsgerüst Zulieferern ist die Aufrechterhaltung einer strengen Qualitätskontrolle über mehrere Produktionsstandorte hinweg (wie sie von Kaisier mit Einrichtungen in China und Thailand praktiziert wird) unerlässlich, um eine gleichbleibende Produktqualität für den weltweiten Vertrieb sicherzustellen.
