Ein vollständiger Leitfaden zur Auswahl von Reinraumsystemen

Sauberkeitsgrad: Der erste Ankerpunkt der Auswahl

Bei allen Entwürfen von Reinraumsystemen geht es um Reinheitsgrade. ISO 14644-1:2025 klassifiziert die Reinheit von ISO-Klasse 1 bis ISO-Klasse 9. In der heimischen Ingenieurpraxis werden üblicherweise die Terminologien Klasse 100, Klasse 1.000, Klasse 10.000 und Klasse 100.000 verwendet. Höhere Werte erfordern eine strengere Partikelkontrolle, wobei die Baukosten und der Energieverbrauch exponentiell steigen.

Vermeiden Sie „Übergestaltung“ bei der Auswahl. Ein Pharmaunternehmen baute eine Hilfszone der Klasse C nach den Standards der Klasse B, was zu Folgendem führte: Jährlicher Energieverbrauch steigt um ca. 35 % und die Amortisationszeit verlängert sich um 2,8 Jahre. Der rationale Ansatz ist: Kernprozesszonen nach höchsten Anforderungen gestalten, Nebenzonen herabstufen und Kontaminationsrückfluss durch Differenzdruckgradienten verhindern (Kernzone). ≥10Pa , Luftschleuse ≥10Pa , Korridor ≥10Pa ).

Modularer vs. traditioneller Aufbau: Die Wahl des Modus bestimmt die Lebenszykluskosten

Dies ist die kritischste Strukturentscheidung bei der Auswahl 2026. In modularen Reinräumen werden vorgefertigte Wandpaneele, Decken und FFU-Einheiten für die Montage vor Ort verwendet, während im herkömmlichen Modus das Schweißen von Rahmenwerken vor Ort, die Installation von Rohrleitungen und hocheffizienten Filtern erfolgt.

Die Hauptvorteile modularer Lösungen liegen in der Skalierbarkeit und den komprimierten Bauzeitplänen. Industriemessdaten zeigen, dass modulare Modi dies können Verkürzung der durchschnittlichen Bauzeit um über 30 % und unterstützen zukünftige „Wandentfernung zur Erweiterung“ – besonders geeignet für gemietete Einrichtungen oder Unternehmen mit unsicherer Kapazität. Bezüglich der Betriebskosten kann der Energieverbrauch aufgrund hocheffizienter Energiespargeräte und intelligenter Gruppensteuerungssysteme gesenkt werden um 20-40 % reduziert im Vergleich zu herkömmlichen Lösungen.

Modular ist jedoch nicht universell anwendbar. Wenn die Fläche 500 Quadratmeter übersteigt oder komplexe Prozessrohrleitungen erforderlich sind, bietet der herkömmliche EPC-Generalunternehmermodus für die Reinigung von Bauarbeiten Vorteile hinsichtlich der strukturellen Festigkeit und der umfassenden Rohrleitungsanordnung. Ein neues Energiebatterieprojekt hat gemessen, dass ein 800 Quadratmeter Die Gesamtkosten der modularen Lösung waren tatsächlich 18 % höher als bei herkömmlichen Lösungen, da die Kosten für die strukturelle Verstärkung großer Räume die Vorfertigungsvorteile ausgleichen.

Auswahl der Kernausrüstung: Passende Logik für FFU, Filter und Hüllkurvenstrukturen

Die Leistung des Reinraumsystems wird durch die Dreieinigkeit des „automatischen HVAC-Steuerungssystems zur HVAC-Reinigung der Hüllstruktur“ bestimmt – jede einzelne Schwachstelle beeinträchtigt die Gesamteffektivität.

Luftdichtheit der Hüllenstruktur: Die erste Verteidigungslinie für Sauberkeit

Die im Jahr 2026 umgesetzte GB/T 29468-2024 „Cleanroom Envelope Structure Sandwich Panels“ hat verbindliche Indikatoren für die Brandschutzklasse des Kernmaterials, die Korrosionsbeständigkeit der Oberflächenbeschichtung und andere strenge Anforderungen klargestellt. Bei der Auswahl sollten Lieferanten aufgefordert werden, Testberichte zur Luftdichtheit der Paneele vorzulegen – Luftlecks im Fugenspalt sind die Hauptursache für die Nichteinhaltung der Sauberkeit. Bei einem Elektronikfabrikprojekt wurden nicht standardmäßige Aluminiumprofile zum Spleißen verwendet, was zu Partikelzählungen in der ISO-Klasse 5-Zone führte Übertrifft die Standards um das 2,3-fache , erfordern 47 Tage für Nacharbeiten, um Dichtungen auszutauschen und den Differenzdruck anzupassen.

FFU-Auswahlschlüsselparameter

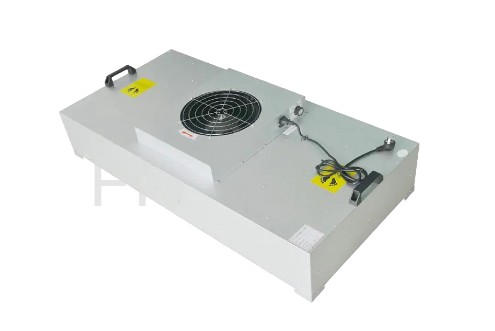

Bei der Auswahl der FFU (Fan Filter Unit) müssen drei Kernparameter beachtet werden:

• Lebensdauer des Ventilators: Die Qualität von Radialventilatoren mit Direktantrieb kann erreicht werden über 50.000 Stunden
• Geräuschpegel: Arbeitsbereich ≤65dB(A)
• Geschwindigkeitsregulierungsbereich: Die stufenlose Geschwindigkeitsregulierung passt sich unterschiedlichen Kapazitätsbedingungen an

Halbleiterproduktionslinien verwenden üblicherweise FFU-Decken mit voller Abdeckung, um eine unidirektionale Strömung zu erzeugen, während pharmazeutische Zonen der Güteklasse C mit lokalen Laminarströmungshaubenkombinationen mit nicht unidirektionaler Strömung arbeiten können. Reduzierung der FFU-Beschaffung um 30 % .

Dreistufige Filterkonfigurationsstrategie

Die Filterkonfiguration folgt der dreistufigen Filterung „primärer mittlerer hoher/ultrahoher Wirkungsgrad“. Ein schwerwiegender Irrglaube besteht darin, die Staubspeicherkapazität des Primärfilters zu vernachlässigen. Wenn die Kapazität nicht ausreicht, verstopfen Filter mit mittlerem und hohem Wirkungsgrad vorzeitig, was zu einem Anstieg des Systemwiderstands und einem Anstieg des Energieverbrauchs führt. Empfehlungen:

1. Primär: Panelfilter der Güteklasse G4 (Staubspeicherkapazität). ≥500g )
2. Mittel: Taschenfilter der Güteklasse F8
3. Terminal-Hochleistungsfilter (Klasse H13-H14) mit ≥99,99 % Effizienz für ≥0,3μm Partikel

2026 Compliance-Updates, die bei der Auswahl berücksichtigt werden müssen

2025–2026 ist eine Zeit intensiver Aktualisierungen der Reinraumstandards. Werden bei der Auswahl folgende neue Regelungen nicht beachtet, kann es zu Abnahmeversagen oder Betriebsverstößen kommen:

• GB/T 33556.1-2025 (Gültig ab 1. Mai 2026): Anwendungsspezifikationen für Reinräume in Krankenhäusern, Verschärfung der Online-Überwachungsanforderungen für Unterdruckisolationsstationen und Operationssäle
• GB/T 47162-2026 (Gültig ab 1. September 2026): Allgemeine technische Anforderungen für Reinraumtüren, erstmalige nationale Standard-Quantitätsindikatoren für die Luftdichtheit von Türverkleidungen, die Haltbarkeit der Dichtungen und die Antikondensation von Sichtfenstern
• GB/T 46376-2025 (Gültig ab 1. Mai 2026): Standards für den Betrieb und die Wartung von Reinräumen, die Betriebs- und Wartungsaufzeichnungen über den gesamten Lebenszyklus mit Rückverfolgbarkeit für Filteraustausch, Differenzdruckkalibrierung und andere Vorgänge erfordern
• GB 50073-2013 2025 Teilrevision: Neue Richtlinien für die Gestaltung hochwertiger Reinraumwerkstätten für Halbleiter sowie Anforderungen für energiesparendes Design und CO2-Emissionskontrolle

Checkliste für die Auswahlentscheidung: Häufige Fallstricke vermeiden

Bevor Sie die Lösung fertigstellen, verwenden Sie die folgende Checkliste für die Einzelprüfung:

Reinraumsystem Bei der Auswahl geht es im Wesentlichen um ein Gleichgewicht zwischen „Prozessanforderungen – Compliance-Rahmen – Lebenszykluskosten“. Der Trend 2026 zeigt, dass das grobe Modell des bloßen Strebens nach hoher Sauberkeit abgeschafft und durch präzises Design auf der Grundlage digitaler Simulation (BIM CFD-Luftströmungssimulation), Baumodi, die Modularisierung und Intelligenz tief integrieren, und ein vollständiges Lifecycle-Compliance-Management, das Design-Konstruktion-Betrieb abdeckt, ersetzt wurde. Bei der Auswahl sollten Unternehmen vorrangig prüfen, ob Dienstleister über standardübergreifende Integrationsfähigkeiten und Branchen-Know-how verfügen, und nicht nur Erstangebote vergleichen.

So wählen Sie aus Panels für elektronische staubfreie Reinraumsysteme?

Bei der Auswahl von Reinraumplatten für eine staubfreie Elektronikwerkstatt kommt es nicht nur darauf an, das teuerste Material auszuwählen. Die richtige Wahl hängt davon ab Reinheitsgrad, Feuchtigkeitsbedingungen, Feuerbeständigkeit, Antistatikanforderungen und Wartungshäufigkeit . Für die meisten Elektronikfertigungsprojekte sind maschinell hergestellte Platten aus Steinwolle oder Platten auf Magnesiumbasis eine praktische und zuverlässige Wahl.

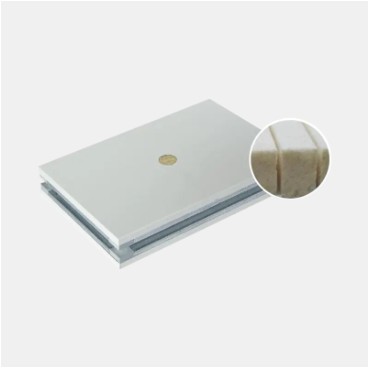

• Allgemeine Elektronikmontagewerkstätten: Maschinell hergestellte Reinraumplatten aus Steinwolle
• Hochreine Werkstätten: Reinraumplatten auf Magnesiumbasis
• Feuchte Umgebungen: Reinraumplatten aus Polyurethan
• Bereiche, die häufig geändert werden müssen: Aluminiumwabenplatten
• ESD-empfindliche Bereiche: Paneele mit antistatischer Oberflächenbehandlung

Warum die Panelauswahl in elektronischen Reinräumen wichtig ist

Reinraumplatten sind nicht nur Wand- und Deckenmaterialien. Sie wirken sich direkt auf die Luftreinheit, die Dichtleistung und die Langzeitstabilität der Werkstatt aus. Die Elektronikproduktion reagiert sehr empfindlich auf Staubpartikel, Feuchtigkeitsschwankungen und statische Elektrizität, sodass eine schlechte Panelauswahl die Produktausbeute verringern kann.

• Luftleckagen durch Fugen verringern den Sauberkeitsgrad
• Feuchtigkeitsverformungen beeinträchtigen die Tür- und Fensterdichtung
• Staubentwicklung verunreinigt empfindliche Bauteile
• Die statische Aufladung kann elektronische Geräte beschädigen
• Häufige Wartung erhöht das Ausfallrisiko

Vergleich gängiger Reinraumplattentypen

Wählen Sie Panels nach Workshop-Typ

SMT-Produktionswerkstatt

Für eine stabile Struktur und Feuerbeständigkeit in Umgebungen mit hoher Gerätedichte werden Platten aus Steinwolle oder Magnesiumbasis empfohlen.

Werkstatt für Präzisionsmontage

Platten auf Magnesiumbasis mit besserer Ebenheit tragen zur Verbesserung der Dichtungsleistung bei.

Elektronikfabrik für feuchtes Klima

Aufgrund der höheren Feuchtigkeitsbeständigkeit und Dämmleistung sind Polyurethanplatten geeignet.

F&E- und Testbereiche

Aluminiumwabenplatten eignen sich ideal für Bereiche, in denen künftige Layoutanpassungen erforderlich sind.

Wichtige Faktoren, die Sie vor dem Kauf überprüfen sollten

1. Stahlblechdicke: Wählen Sie strukturstabile Spezifikationen.
2. Kerndichte: Eine höhere Dichte bedeutet oft eine bessere Verformungsbeständigkeit.
3. Brandschutzklasse: Priorisieren Sie höhere Feuerwiderstandsklassen.
4. Luftdichtheit: Die Qualität der Fugenabdichtung wirkt sich direkt auf die Sauberkeit aus.
5. Oberflächenbeschaffenheit: Je nach Antistatik- oder Korrosionsbeständigkeitsanforderungen auswählen.

Wie man Budget und langfristige Leistung in Einklang bringt

Ein praktischer Ansatz ist Premium-Paneele für kritische Zonen und Standard-Paneele für Stützbereiche .

• Kernproduktionszonen: Hochstabile Platten
• Flure und Lager: Standard-Reinraumpaneele
• Serviceräume: Grundlegende Gehäusematerialien

Die Installationsqualität bestimmt das Endergebnis

Selbst ausgezeichnete Plattenmaterialien können ihre Leistung nicht erbringen, wenn die Installationsqualität schlecht ist. Überprüfen Sie Folgendes sorgfältig:

• Gleichmäßige und dichte Plattenverbindungen
• Glatte Eckübergänge
• Versiegelte Decken- und Luftauslassanschlüsse
• Flächenbündiger Einbau von Türen und Wandpaneelen
• Angemessene Wartungszugangsöffnungen

Fazit

Bei der Auswahl Paneele Priorisieren Sie für ein elektronisches staubfreies Reinraumsystem Sauberkeit Stabilität > Sicherheit > Haltbarkeit > Wartungsfreundlichkeit . Für die meisten Elektronikfabriken sind Platten auf Steinwolle- und Magnesiumbasis eine zuverlässige Wahl, während Wabenplatten aus Polyurethan und Aluminium besser für feuchte oder flexible Umgebungen geeignet sind.

Was in Werkstätten mit geringer Sauberkeit praktischer ist: Reinraumplatten or Reinraumfenster ?

In Werkstätten mit geringer Sauberkeit (wie z ISO-Klasse 8, ISO-Klasse 9 oder allgemein kontrollierte Produktionsbereiche ), wenn nur eine Option priorisiert werden kann, Reinraumpaneele sind in der Regel praktischer als Reinraumfenster . Dies liegt daran, dass Paneele eine größere Fläche abdecken und direkt die Wandabdichtung, Reinigungseffizienz, Haltbarkeit und Umweltstabilität beeinflussen.

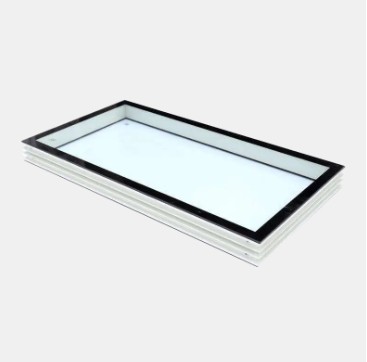

Reinraumfenster sind ebenfalls nützlich, in Reinräumen niedrigerer Qualität sorgen sie jedoch hauptsächlich für Beleuchtung, Sicht und örtliche Trennung. Sie sind in der Regel ein Management-Upgrade, während Panels die wesentliche Gehäusestruktur darstellen.

• Begrenztes Budget: Reinraumpaneele priorisieren
• Brauchen Sie Sichtbarkeit: Fügen Sie Reinraumfenster hinzu
• Neubau: Paneele und Fenster gemeinsam planen

Warum Werkstätten mit geringem Sauberkeitsgrad Reinraumplatten den Vorzug geben sollten

Obwohl Werkstätten mit geringem Sauberkeitsgrad niedrigere Standards haben als moderne Reinräume, erfordern sie dennoch Staubkontrolle, Feuchtigkeitsbeständigkeit und Kontaminationsmanagement. Als Hauptwand- und Deckenmaterial haben Reinraumplatten einen direkteren Einfluss auf die Umwelt.

• Normalerweise abdecken mehr als 80 % von Gehäuseflächen
• Glatte Oberflächen vereinfachen die Reinigung und Desinfektion
• Versiegelte Verbindungen verringern das Eindringen von Staub von außen
• Wärme- und Schalldämmung verbessern die Stabilität der Werkstatt
• Schnellere Wartung und einfacherer Austausch

Der praktische Wert von Reinraumfenstern

Reinraumfenster sind nicht unwichtig. In Reinräumen niedrigerer Qualität verbessern sie vor allem das visuelle Management und den Arbeitskomfort. Sie sind ideal, wenn Beobachtung, Tageslicht oder Aufsicht erforderlich sind.

• Überwachen Sie die Produktion, ohne den Raum zu betreten
• Verbessern Sie die natürlichen Lichtverhältnisse
• Geeignet für Verpackungs-, Inspektions- und Pufferzonen
• Unterstützen Sie Zoneneinteilung und Workflow-Überwachung

Praktischer Vergleich: Panels vs. Windows

Workshops eignen sich besser zur Priorisierung von Panels

Lebensmittelverarbeitungsbereiche

Wände müssen häufig gewaschen werden, wodurch Flecken- und Korrosionsbeständigkeit wichtiger werden.

Verpackungswerkstätten

Staubkontrolle und Sauberkeit geben den Paneelen höchste Priorität.

Lager- und Pufferzonen

Dauerhafte Wandsysteme sind meist die praktischste Lösung.

Wann Reinraumfenster Es lohnt sich, Prioritäten zu setzen

Inspektions- und Überwachungsbereiche

Manager können Vorgänge beobachten, ohne den Raum zu betreten.

Zonen mit hohem Verkehrsaufkommen

Durch die Sichtbarkeit können unnötige Türöffnungen reduziert werden.

Schlecht beleuchtete Werkstätten

Fenster verbessern das natürliche Licht und den Komfort der Mitarbeiter.

Empfohlene Konfiguration für Werkstätten mit geringer Sauberkeit

Für die meisten Produktionsbereiche mit geringer Sauberkeit ist dies eine praktische Lösung Paneele first, windows second :

• Verwenden Sie Reinraumpaneele für Hauptwände und Decken
• Installieren Sie feste Fenster an wichtigen Beobachtungspunkten
• Reduzieren Sie unnötige Öffnungen für eine bessere Abdichtung
• Fügen Sie bei Bedarf später weitere Fenster hinzu

Fazit

In Werkstätten mit geringem Reinheitsgrad sind Reinraumpaneele im Allgemeinen praktischer als Reinraumfenster, da sie bestimmend sind grundlegende Dichtungsleistung, Haltbarkeit, Reinigungseffizienz und Umweltstabilität . Reinraumfenster eignen sich am besten als Ergänzung zur Verwaltung und Sichtbarkeit. Für eine langfristige Praktikabilität priorisieren Sie zuerst die Panels und fügen dann nach Bedarf Fenster hinzu.
