So wählen Sie das Richtige aus C-förmige Stahlpfetten Spezifikationen basierend auf den Anfoderderungen an die Gebäudelast

Das Hauptprinzip bei der Auswahl der Spezifikationen für C-förmige Stahlpfetten für die Konstruktion von Stahlkonstruktionen besteht darin, sicherzustellen, dass das Verhältnis von Abschnittshöhe (H) zu Spannweite typischerweise zwischen 1/35 und 1/50 liegt, während das Abschnittsmodul dem maximalen Biegemoment standhalten muss. Für Industrieanlagen mit einer Standardspannweite von 6 Metern sind die bevorzugten Spezifikationen normalerweise C180×60×20×2,5 oder C200×70×20×3,0. Spezifische Spezifikationen müssen auf der Grundlage präziser Berechnungen von Eigenlasten, Nutzlasten und Umweltlasten (Wind und Schnee) ermittelt werden.

Spezifische Auswirkungen wichtiger Lasttypen auf die Auswahl

Als kaltgeformte dünnwandige Stahlbauteile weisen C-förmige Stahlpfetten ein hohes Verhältnis von Festigkeit zu Gewicht auf, ihre Reaktion auf verschiedene Belastungsarten variiert jedoch erheblich:

Eigenlasten und Eigengewicht des Dachsystems

Zu den Eigenlasten zählt das Gewicht von farbbeschichteten Stahlblechen oder Sandwichelementen. Beispielsweise erhöht die Verwendung einer 75 mm dicken Glaswolle-Sandwichplatte das Eigengewicht um ca. 12–15 kg pro Quadratmeter. Wenn auf dem Dach eine Photovoltaikanlage installiert ist, sollte die Pfettenwandstärke aufgrund der zusätzlichen Belastung von 15–20 kg/m² von 2,0 mm auf 2,5 mm oder mehr erhöht werden.

Klimatische Umweltbelastungen (Wind und Schnee)

In Gebieten mit hoher Schneelast müssen Pfetten eine extreme Druckfestigkeit aufweisen. In Küstengebieten mit starkem Wind kann der Windsog dazu führen, dass der Untergurt der Pfette unter Druck an Stabilität verliert. Daher wird empfohlen, in Gebieten mit hohem Winddruck Spezifikationen mit einer Flanschbreite (B) von mindestens 60 mm zu wählen, um die Torsionssteifigkeit zu verbessern.

Referenz für Common C-förmige Stahlpfetten Spezifikationen und Lastspannen

Um Sicherheit und Materialökonomie in Einklang zu bringen, sind die folgenden industriellen Auswahlempfehlungen basierend auf herkömmlichen Lastbedingungen:

Praktische Auswahlvorschläge zur Verbesserung der Bausicherheit

Bei der Festlegung der Spezifikationen sind neben den physikalischen Maßen auch folgende technische Punkte zu beachten:

• Durchbiegungsgrenzen strikt durchsetzen: Die Durchbiegung von Dachpfetten bei Volllastkombinationen sollte L/150 nicht überschreiten. Beispielsweise muss die Durchbiegung einer Pfette mit einer Spannweite von 6 Metern nach unten innerhalb von 40 mm kontrolliert werden; andernfalls muss der Abschnitt vergrößert werden.
• Optimierung der Materialfestigkeit: Bei Projekten mit höheren Lasten kann der Einsatz von Stahl der Güteklasse Q355 anstelle des herkömmlichen Q235 die Tragfähigkeit erheblich verbessern und gleichzeitig kleinere Spezifikationen beibehalten, wodurch das Eigengewicht der Hauptstruktur effektiv reduziert wird.
• Überlegungen zur Korrosionsbeständigkeit: Obwohl C-förmige Stahlpfetten eine gute Korrosionsbeständigkeit aufweisen, sollten in saurer oder küstennaher Umgebung Spezifikationen mit einer Verzinkungsschicht von mindestens 275 g/m² gewählt werden, um einen Rückgang der Tragfähigkeit aufgrund von Materialkorrosion zu verhindern.

Welches hat eine bessere Wärmedämmleistung: Farbbeschichtete Stahlprofilbleche or Sandwichpaneele aus farbigem Stahl ?

Das ist die klare Schlussfolgerung Sandwichpaneele aus farbigem Stahl offer significantly superior thermal insulation performance im Vergleich zu farbbeschichteten Stahlprofilblechen. Während ein einschichtiges Profilblech in erster Linie als Wetterschutz mit vernachlässigbarem Wärmewiderstand fungiert, verfügt ein Sandwichpaneel über eine Kerndämmschicht, die eine robuste thermische Trennung schafft. In praktischen industriellen Anwendungen kann die Umstellung auf Sandwichpaneele zu einer Reduzierung der Innentemperatur führen 10°C bis 15°C in den Hochsommermonaten .

Kernstrukturelle Unterschiede und thermischer Widerstand

Der Unterschied in der Dämmleistung ist eine direkte Folge der Querschnittszusammensetzung dieser beiden Materialien:

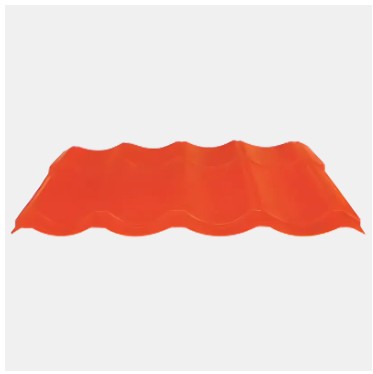

Einschichtige farbbeschichtete Stahlprofilbleche

Profilbleche wie die YX25-210-840 bestehen aus hochleitfähigem Stahl. Ohne einen integrierten Kern wird die Wärme der Sonnenstrahlung nahezu augenblicklich in das Innere des Gebäudes übertragen. Diese sind ideal für unbeheizte Lagerhallen oder Schuppen Die Wärmeregulierung hat keine Priorität .

Sandwichpaneele aus farbigem Verbundstahl

Diese Platten bestehen aus zwei Stahlhäuten, die einen Kern aus Polyurethan (PU), Steinwolle oder EPS verbinden. Diese „Sandwich“-Struktur blockiert wirksam die Wärmeübertragung durch Wärmeleitung. A Integriertes Polyurethan-Panel bietet beispielsweise den höchsten thermischen Wirkungsgrad, der im modernen Industriebau verfügbar ist.

Technische Daten: Vergleich der Wärmeleitfähigkeit

Die folgenden Daten veranschaulichen die Wärmeleitfähigkeit (λ) verschiedener Materialien. Niedrigere Werte bedeuten bessere Isolationseigenschaften:

Strategische Anwendungsrichtlinien

Berücksichtigen Sie bei der Auswahl zwischen diesen Materialien die spezifischen funktionalen Anforderungen des Projekts:

• Klimatisierte Einrichtungen: Zur Kühllagerung oder Lebensmittelverarbeitung, Integriertes Polyurethan-Panels sind für die Einhaltung strenger Temperaturunterschiede unerlässlich.

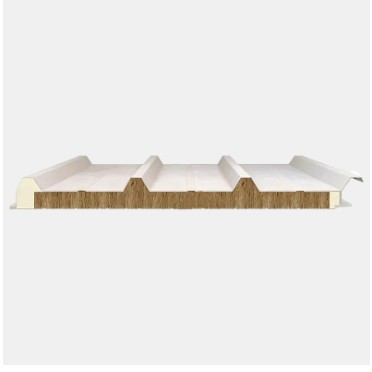

• Industrieller Brandschutz: Wo der Feuerwiderstand genauso wichtig ist wie die Isolierung, Sandwichplatten aus Steinwolle sind die optimale Wahl und bieten Brandschutz der Klasse A.
• Wirtschaftsunterkünfte: Profilbleche wie die YX35-125-750 sind kosteneffektiv für Freiluftstrukturen oder landwirtschaftliche Gebäude, in denen das Innenklima nicht gesteuert wird.

Mehrwert von Sandwichplattensysteme

Über die Wärmeregulierung hinaus bieten Sandwichpaneele mehrere technische Vorteile gegenüber einschichtigen Platten:

• Akustische Dämpfung: Das Kernmaterial absorbiert Trittschall durch Regen und Wind erheblich.
• Strukturelle Festigkeit: Die Verbundsteifigkeit ermöglicht größere Spannweiten zwischen C-förmigen Stahlpfetten , wodurch der Gesamtstahlverbrauch im Bauwesen reduziert wird.
• Kondensationskontrolle: Die kontinuierliche Isolierung verhindert die Bildung von Feuchtigkeit im Inneren (Schwitzen) und schützt so das Inventar und die Innenausstattung.

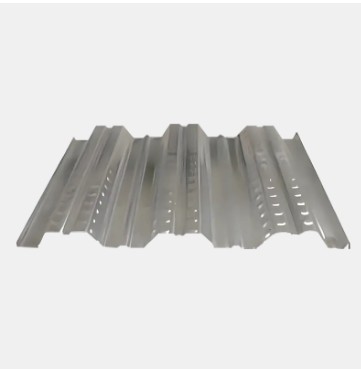

Kernvorteilsanalyse: Warum Hochhäuser Stahldecks bevorzugen

Bodenbeläge aus Stahl sind nicht nur eine Vorlage für die Bauphase; Es spielt während des gesamten Gebäudelebenszyklus eine entscheidende Rolle:

Strukturelle Leistung und Sicherheit

Stahldecks (z. B YX 75-293-880 Hochleistungsmodell mit hoher Festigkeit ) verbessert durch seine gewellte Form die seitliche Steifigkeit der Bodenplatte deutlich. In Hochhäusern verbessert diese Verbundplattenkonstruktion effektiv die seismische Redundanz und bietet unmittelbar nach der Verlegung eine solide Arbeitsplattform, wodurch die Sicherheit der Arbeiter in großen Höhen gewährleistet wird.

Deutliche Reduzierung des strukturellen Eigengewichts

Das Eigengewicht jedes Stockwerks eines Hochhauses übt einen massiven Druck auf das Fundament aus. Die Verwendung von Stahldecks ermöglicht eine Reduzierung der Betonplattendicke. Dadurch wird das Bodengewicht erheblich verringert . Dadurch können Designer die Querschnittsabmessungen der Hauptrahmenträger und -säulen reduzieren und so eine bessere Nutzung des architektonischen Raums erreichen.

Detaillierter Vergleich technischer Parameter

Die folgende Tabelle verdeutlicht die Leistungsunterschiede zwischen den beiden Lösungen in einer Hochhausumgebung:

Anwendungsempfehlungen für typische Modelle

Aufgrund unterschiedlicher Belastungs- und Spannweitenanforderungen in Hochhäusern werden folgende Profimodelle empfohlen:

• YX 51-253-760 Hochrippe tragender Typ: Geeignet für Bürogebäude mit großer Spannweite und bietet eine hervorragende Gesamtsteifigkeit der Platte.
• YX 35-125-750 Leichter Verbundwerkstofftyp: Geeignet für Szenarien mit geringer Last, z. B. in Wohngebäuden, und bietet eine extrem hohe Installationseffizienz.
• YX 51-304-914 Verbreiterter tragender Typ: Geeignet für die großflächige Bodenverlegung, reduziert überlappende Nähte und verbessert die Luftdichtheit.

Fazit und Expertenrat

Unter Berücksichtigung der mechanischen Leistung, der Baugeschwindigkeit und der Gesamtkosten, Bodenbelag aus Stahl ist zweifellos die beste Wahl für den Bodenbau in Hochhäusern . Bei der Umsetzung empfiehlt sich die Zusammenarbeit mit C-förmige Pfettensysteme aus Stahl für die Wand- und Hilfsstützenkonstruktion, um eine stabilere und zuverlässigere Kraftübertragung für das gesamte Stahlkonstruktionssystem zu gewährleisten.

So wählen Sie ein geeignetes aus Stahlkonstruktionssysteme basierend auf Spanne und Last?

Die Auswahl des richtigen Stahlkonstruktionssystems muss dem Grundprinzip folgen: „Gitter-/Fachwerksysteme für große Spannweiten, Verbund-/Schwerlastsysteme für hohe Lasten und Portalrahmen für kleine bis mittlere Spannweiten.“ Durch die genaue Abstimmung der Spannweiten- und Lastanforderungen können Sie den Stahlverbrauch maximieren, Bauzyklen verkürzen und gleichzeitig die strukturelle Sicherheit gewährleisten. Typischerweise für Standard-Industrieanlagen mit einer Spannweite von 18-36 Meter Das Portalrahmensystem stellt die optimale Balance aus Wirtschaftlichkeit und Stabilität dar.

Empfehlungen zur Systemauswahl basierend auf Spannenintervallen

Die Spannweite bestimmt direkt die Querschnittsabmessungen der Komponenten und die Durchbiegungskontrollstandards. Nachfolgend finden Sie typische Auswahlreferenzen für verschiedene Spannenbereiche:

Kleine und mittlere Spannweite (12 m – 24 m)

In diesem Bereich a Portalrahmensystem wird empfohlen. Bei diesem System wird H-förmiger Stahl mit massivem Steg als starrer Hauptrahmen verwendet, der von gestützt wird C-förmige Stahlpfetten als sekundäres Unterstützungssystem. C-förmige Stahlpfetten zeichnen sich durch stabile mechanische Schnitteigenschaften, geringes Gewicht und ein hohes Verhältnis von Festigkeit zu Gewicht aus und übertragen die Belastungen der Verkleidung effektiv auf die Primärstruktur.

Große Spannweite (24 m – 48 m)

Ab einer Spannweite von 30 Metern steigt das Eigengewicht von Vollstegbauteilen rasant an. In solchen Fällen Stahlrohrbinder oder Space-Frame-Strukturen werden vorgeschlagen. Diese Systeme verbessern die Materialausnutzung durch Kompression und Spannungsumwandlung zwischen den Elementen erheblich und eignen sich daher für Stadien, Flugzeughangars und großflächige industrielle Logistikzentren.

Der spezifische Einfluss von Lastbedingungen auf die Komponentenauswahl

Zu den Lasten zählen sowohl Eigenlasten als auch Verkehrslasten wie Schnee, Wind und Kranlasten:

• Schwere Industrielasten: Wenn das Dach große Geräte oder hochintensive Vorgänge tragen muss, wählen Sie Tragende Dächer mit tiefen Rippen (z. B. YX50-410-820) oder hochfeste Profilbleche zur Erhöhung der örtlichen Belastbarkeit.
• Dynamische Lasten (Kräne): Bei Anlagen mit schweren Kränen muss die Hauptkonstruktion verwendet werden geschweißte H-Träger oder Gitterstützen , gepaart mit hochbelastbaren Bodendecks aus hochfestem Stahl wie dem YX 75-293-880 um häufige dynamische Stöße zu bewältigen.
• Umweltschutzlasten: In Gebieten mit hohem Winddruck kann das sekundäre Tragsystem, wie z C-förmige Stahlpfetten , sollten dichter angeordnet werden, um eine stabile mechanische Leistung zu gewährleisten.

Spannweiten-, Last- und Strukturkomponenten-Übereinstimmungstabelle

Die folgende Tabelle fasst die Anforderungen an Stahlkonstruktionskomponenten basierend auf verschiedenen Spannweiten- und Lastkombinationen zusammen:

Praktische Strategien zur Auswahloptimierung

Konzentrieren Sie sich beim eigentlichen Engineering auf diese Details, um das System weiter zu optimieren:

• Integration der Gebäudehülle: Auswählen Integrierte Platten aus Polyurethan (PU). kann gleichzeitig Dämm- und Leichtbauanforderungen erfüllen und die strukturelle Belastung durch das Gewicht des Hüllensystems reduzieren.
• Koordination des Bodensystems: Bei Hochhäusern oder mehrstöckigen Gebäuden bevorzugen Sie Verbundbodendecks wie die YX 32-130-780 um eine stabile Verbundtragkonstruktion zu bilden.
• Materialkonsistenz: Sicherstellung der mechanischen Parameteranpassung zwischen C-förmige Stahlpfetten , farbbeschichtete Profilbleche , und Sandwichplatten Verbessert die Lebensdauer und Wartungseffizienz des Gebäudes erheblich.
