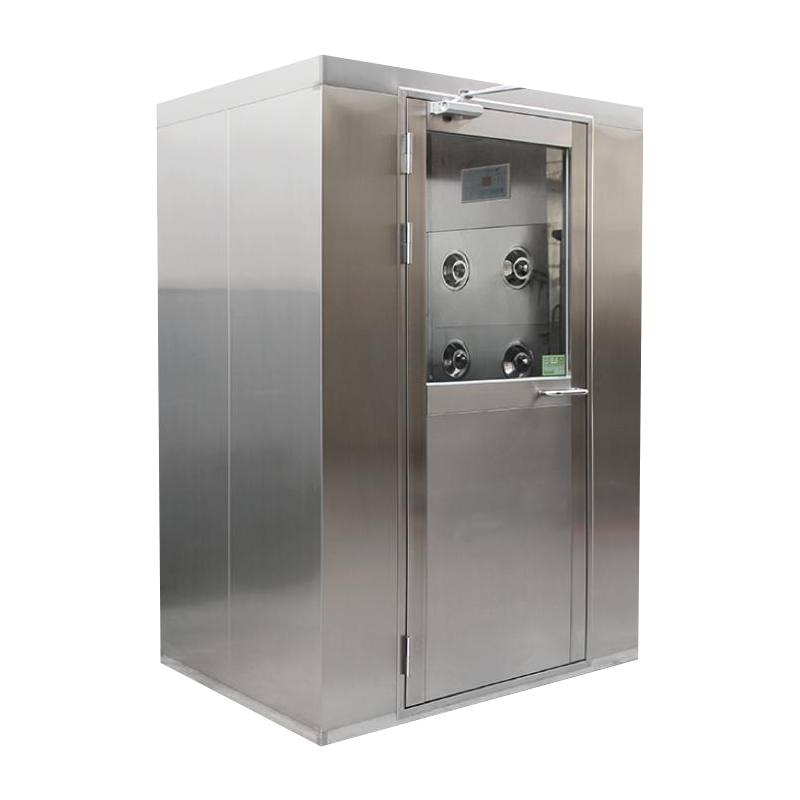

In Reinraumsystemen gehören von Personal und Materialien getragene Partikel zu den größten Kontaminationsquellen. Luftduschräume nutzen einen sauberen Hochgeschwindigkeitsluftstrom, um die meisten losen Partikel zu entfernen, die an menschlichen Oberflächen und Materialverpackungen haften. Das klare Fazit lautet: Ein Standard Luftdusche Der Betrieb bei 25–30 m/s für 15–30 Sekunden kann die vom Personal eingebrachten Partikel ≥0,5 μm um mehr als 95 % reduzieren, was es zu einem unverzichtbaren Vorbehandlungsgerät am Eingang von Reinräumen der ISO-Klassen 5 bis 7 macht . Seine Leistung bestimmt direkt die Schmutzbelastung der Reinzone. Im Folgenden finden Sie ausführliche technische Referenzen zu fünf Dimensionen: Effizienz der Luftdusche, Strukturparameter, Düsendesign, Verriegelungssteuerung und Auswahl.

Effizienz der Luftdusche: Wichtige Leistungsindikatoren und Daten

Die Kernleistung einer Luftdusche ist die Effizienz der Partikelentfernung. In der Branche anerkannte Schlüsselindikatoren sind wie folgt:

Strukturelles Design: Abmessungen, Materialien und Düsenanordnung

Das strukturelle Design einer Luftdusche wirkt sich direkt auf das Benutzererlebnis und die Wirksamkeit der Dusche aus. Die wichtigsten Designparameter sind wie folgt:

• Gesamtabmessungen : Die Standardabmessungen der Luftdusche für eine Person (B×T×H) betragen 1200×1000×2100 mm, mit Durchgangsabmessungen 800×900×1950 mm. Luftduschen für zwei Personen haben eine Breite von 1500–1800 mm. Bei Material-Luftduschen sollte die Tiefe auf 1500-2000 mm erhöht werden;
• Kammermaterial : Für die Außenwände wird 1,2–1,5 mm kaltgewalzter Stahl mit elektrostatischer Sprühbeschichtung verwendet. Innenwände bestehen aus 1,0–1,2 mm starkem Edelstahl (304). . Die Decke und der Boden bestehen ebenfalls aus Edelstahl, wobei der Boden eine rutschfeste Prägung benötigt (Musterhöhe 0,3–0,5 mm);
• Düsenanordnung : Die einseitige Dusche eignet sich für Reinräume minderer Qualität (ISO 7-8); doppelseitige Dusche ist Standard und bietet etwa 30 % höhere Effizienz als einseitige Dusche; Die dreiseitige Dusche (beide Seiten oben) ist für hochwertige Reinräume der ISO 5-6 geeignet und deckt tote Winkel an Kopf und Schultern ab . Anzahl der Düsen: Doppelseitige Luftduschen für eine Person haben normalerweise 6–8 Düsen (3–4 pro Seite);
• Düsenwinkel : Düsen sollten sein verstellbar (0-30°) , auf den Stehbereich gerichtet. Die oberen Düsen neigen sich um 15–20° nach unten, um Kopf und Schultern abzudecken. Die unteren Düsen neigen sich um 10–15° nach oben, um Unterschenkel und Füße abzudecken.
• Bodengestaltung : Edelstahlgitter oder Lochblech mit Öffnung ≤5 mm, mit einer Staubsammelschublade darunter zur regelmäßigen Reinigung gelöster Partikel. Die Tragfähigkeit des Gitterrosts sollte ≥300 kg/m² betragen, um den Wagendurchgang zu ermöglichen.

Für Logistikpassagen mit hohem Verkehrsaufkommen (z. B. Material- und Geräteeingang) a begehbarer Luftduschtunnel (Sonderlänge 3-6 Meter) wird empfohlen, bei dem das Personal die Dusche durchläuft, während es hindurchgeht, was eine höhere Effizienz bietet und Staus vermeidet.

Lüfter- und Filtersystem: Der Kern der Luftstromleistung und Sauberkeit

Der Lüfter und Filter eines Luftdusche Bestimmen Sie die Duschgeschwindigkeit und die Luftreinheit. Ein quantitativer Vergleich ist unten dargestellt:

Schleusenkontroll- und Zugangskontrollsystem

Die Türsteuerungslogik einer Luftdusche ist ein zentraler Mechanismus zur Vermeidung von Kreuzkontaminationen. Ein vollständiges Steuerungssystem sollte die folgenden Anforderungen erfüllen:

1. Elektronische Verriegelung : Die Eingangs- und Ausgangstür können nicht gleichzeitig geöffnet werden. Wenn sich eine Tür öffnet, wird die andere automatisch verriegelt; beide Türen sind während des Luftduschzyklus verriegelt;
2. Logik der Luftdusche : Personal tritt ein → Eingangstür schließt → Sensor erkennt Personal (Infrarot- oder Mikroschalter) → Ventilator startet automatisch → Duschtimer beginnt (einstellbar 15–99 Sekunden) → nach Ende der Dusche 1–2 Sekunden Verzögerung → Ausgangstür wird entriegelt;
3. Notfallfunktion : Im Falle eines Stromausfalls oder eines Notfalls müssen beide Türen manuell mit einer Öffnungskraft von ≤67 N geöffnet werden können um die Ausgangsanforderungen zu erfüllen. Außerdem sollte ein Not-Aus-Knopf vorhanden sein – bei Betätigung stoppt der Ventilator sofort und beide Türen werden entriegelt;
4. Integration der Zugangskontrolle (optional) : Kann in IC-Karten-, Fingerabdruck- oder Gesichtserkennungssysteme integriert werden, sodass nur autorisiertes Personal die Eingangstür entriegeln kann. Der Controller sollte die Zeit, Personalinformationen und den Gerätestatus jeder Dusche aufzeichnen;
5. Sprachführung : Hochwertige Luftduschen sollten mit einem Sprachführungssystem ausgestattet sein um das Personal durch den Duschvorgang zu führen (z. B. „Bitte betreten Sie die Luftdusche“, „Bitte heben Sie Ihre Arme und drehen Sie sich um“, „Dusche läuft, Tür nicht öffnen“ usw.).

Anforderungen an die Zuverlässigkeit des Verriegelungssystems: MTBF ≥50.000 Stunden, Verriegelungsreaktionszeit ≤0,5 Sekunden . Um Sicherheit und Zuverlässigkeit zu gewährleisten, wird empfohlen, die Funktion der Verriegelung monatlich zu testen.

Installation und Wartung: Wichtige Punkte vor Ort

Die ordnungsgemäße Installation und regelmäßige Wartung von Luftduschen sind entscheidend für die Gewährleistung einer langfristigen Leistung. Die wichtigsten Punkte sind wie folgt:

• Installation vor Ort : Die Luftdusche sollte an der Reinraum-Eingangstrennwand installiert werden, mit einem Spalt zwischen Kammer und Wandpaneel ≤2 mm, gefüllt mit neutralem Dichtmittel. Der Boden sollte ebenerdig sein und eine Ebenheitsabweichung von ≤2 mm/m aufweisen. Für Stromkabel sollten flammhemmende Kabel mit mindestens 3×1,5 mm² und einem eigenen Stromkreis verwendet werden;
• Filterwechselzyklus : Vorfilter (G4-Klasse) sollten alle 3–6 Monate gereinigt oder ausgetauscht werden; HEPA-Filter (H13/H14) werden im Allgemeinen alle 1–2 Jahre basierend auf den Messwerten des Differenzdruckmessers ausgetauscht. In staubigen oder stark verschmutzten Umgebungen sollten die Austauschzyklen verkürzt werden;
• Tägliche Reinigung : Reinigen Sie die Innenwände aus Edelstahl, das Bodengitter und die Staubsammelschublade täglich. Es wird empfohlen, die Staubsammelschublade wöchentlich zu reinigen, um ein erneutes Mitreißen von Partikeln zu vermeiden. Die Ventilatoreinlässe sollten monatlich überprüft werden, um angesammelten Staub zu entfernen.
• Geschwindigkeits- und Filterleckprüfung : Düsenaustrittsgeschwindigkeit alle sechs Monate messen; Wenn die Geschwindigkeit unter 20 m/s liegt, prüfen Sie, ob der Lüfter oder der Filter verstopft ist. Führen Sie jährlich einen PAO-Lecktest durch, um sicherzustellen, dass HEPA-Filter leckagefrei sind.
• Allgemeine Fehlerbehebung : Lüfter läuft nicht → Stromversorgung, Sicherung, Überlastschutz prüfen; ungenügende Geschwindigkeit → Filterverstopfung, Lüfterdrehrichtung prüfen; Türverriegelungsfehler → Magnetspule, magnetischen Türschalter und Steuerplatine prüfen.

Gründung einer vierteljährliches Wartungsprotokoll Die Aufzeichnung des Filterdifferenzdrucks, der Geschwindigkeit, des Geräuschpegels und der Reparaturhistorie ist eine bewährte Methode, um einen langfristig stabilen Betrieb von Luftduschen sicherzustellen.

Auswahlempfehlungen: Auswählen Luftduschen nach Reinheitsklasse und Anwendungsszenario

Im Folgenden finden Sie Auswahlempfehlungen für vier typische Anwendungsszenarien:
