A Reinraum-Durchgang durch Fenster ist eine geschlossene Materialtransfervorrichtung, die in der Wand zwischen einem Reinraum und einem Nicht-Reinraum (oder zwischen Bereichen unterschiedlicher Reinheitsklassifizierung) installiert wird. Seine Kernfunktion ist: zum sicheren Transport kleiner bis mittelgroßer Gegenstände, ohne die Hauptzugangstür zu öffnen oder den positiven Druckunterschied im Raum zu stören . Durch einen Doppeltür-Verriegelungsmechanismus und eine Dichtungsstruktur können Durchgangsfenster die Ein- und Ausstiegshäufigkeit von Personen um über 80 % reduzieren und so das Risiko des Eindringens von Partikeln und Mikroben erheblich senken. Sie gelten als wesentliche Infrastruktur für die Einhaltung von GMP-, ISO 14644- und FDA-Vorschriften [^2^].

In Branchen wie der Mikroelektronik, der Biopharmazeutik, in Operationssälen von Krankenhäusern und in der Lebensmittelverarbeitung haben sich Durchreichefenster von „optionalem Zubehör“ zu „obligatorischen Installationen“ entwickelt. Beispielsweise besagen die FDA-Anforderungen für die Herstellung steriler Arzneimittel (Hintergrundumgebungen der Klasse A/B) ausdrücklich, dass Materialien, die in sterile Kernbereiche gelangen, durch ein Durchgangsfenster oder eine Luftschleuse passieren müssen, die mit wirksamen Dekontaminationsmaßnahmen ausgestattet ist.

Drei Haupttypen und ihre anwendbaren Szenarien

Basierend auf den Verriegelungsmethoden und der Reinraumfunktionalität lassen sich Durchgangsfenster in drei Kategorien einteilen. Bei der Auswahl sollten Sauberkeitsklassifizierung, Materialkontaminationsrisiko und Budget berücksichtigt werden:

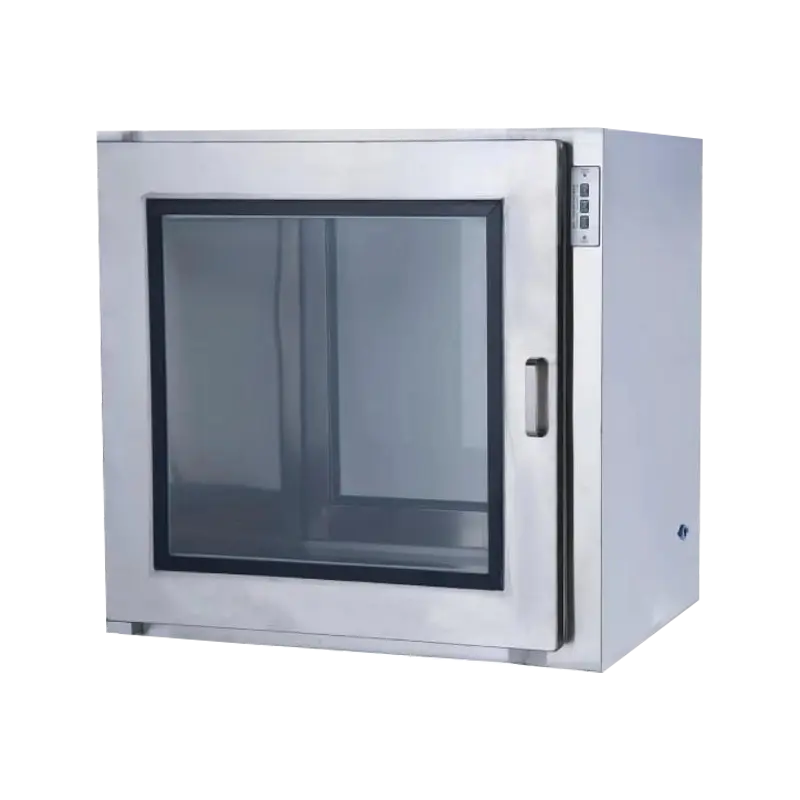

Elektronische Verriegelung durch das Fenster

Nutzt elektromagnetische Schlösser und Sensoren für die Verriegelung von zwei Türen. Beim Öffnen einer Seitentür wird die gegenüberliegende Tür automatisch verriegelt. Die Reaktionszeit der elektronischen Verriegelung beträgt typischerweise weniger als 0,5 Sekunden und bietet so eine hohe Zuverlässigkeit. Geeignet für Reinräume der ISO-Klasse 5 (Klasse 100) und höher . Einige Premium-Modelle verfügen über LED-Statusanzeigen und Fehleralarmfunktionen zur Echtzeitüberwachung [^68^].

Mechanische Verriegelung durch das Fenster

Ermöglicht die Verriegelung der beiden Türen durch physische Verbindungen oder Nockenmechanismen, erfordert keine externe Stromversorgung und bietet niedrige Wartungskosten. Mechanische Verriegelungen sind geeignet für Allgemeine Reinraumbereiche der ISO-Klasse 7–8 (Klasse 10.000–100.000). oder explosionsgeschützte Umgebungen mit besonderen elektrischen Sicherheitsanforderungen. Der Nachteil besteht darin, dass mechanische Komponenten mit der Zeit verschleißen können; Eine Überprüfung der Verriegelungsfunktion wird alle 12 Monate empfohlen [^48^].

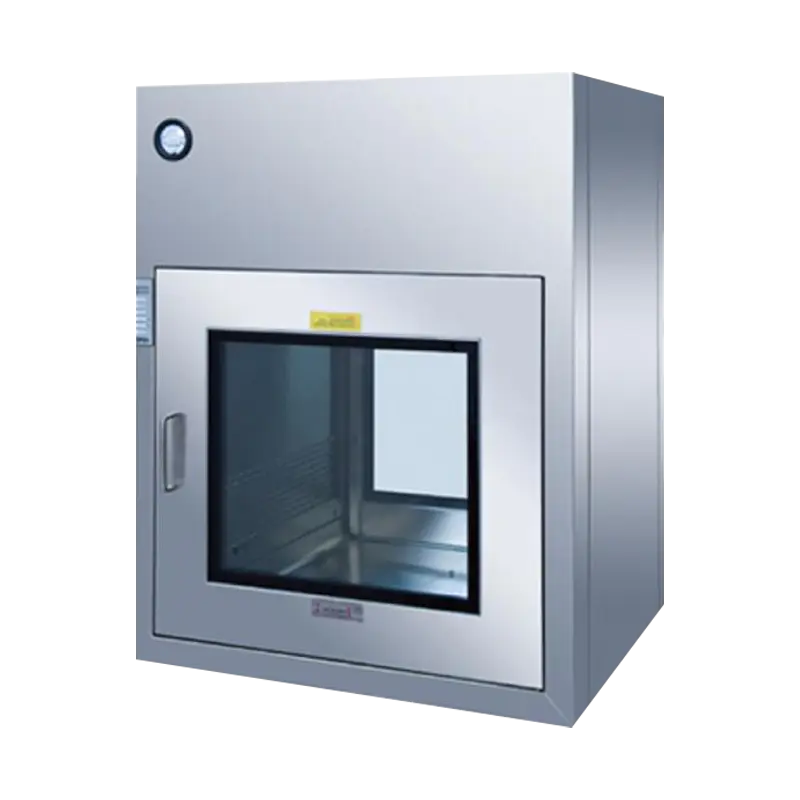

Selbstreinigendes (dynamisches) Durchgangsfenster

Zusätzlich zur grundlegenden Verriegelungsfunktionalität sind diese Einheiten auch integrierbar HEPA-Filtereinheiten und UV-Sterilisationslampen . Eingebaute Gebläse zirkulieren gefilterte Luft mit 375 CFM (ca. 636 m³/h) durch die Kammer und ermöglichen so eine Vorreinigung der Kammer vor dem Transport der Gegenstände. Dieser Typ wird häufig in biologischen Labors, Werkstätten für sterile Formulierungen und Krankenhausapotheken verwendet und stellt die wirksamste Lösung zur Verhinderung von Kreuzkontaminationen dar [^67^].

Wichtige Struktur- und Materialspezifikationen

Die Leistung eines Durchgangsfensters hängt direkt von seiner konstruktiven Gestaltung und Materialauswahl ab. Industriestandardkonfigurationen folgen normalerweise diesen Spezifikationen:

Schrankkörper und Oberflächenbehandlung

Mainstream-Schrankkörper bestehen aus Edelstahl SUS304 oder SUS316L . SUS316L enthält Molybdän und bietet im Vergleich zu 304 eine überlegene Beständigkeit gegen Chloridkorrosion, sodass es für Desinfektionsumgebungen in Krankenhäusern oder Küstengebiete mit hohem Salzgehalt geeignet ist. Die Standardwandstärke beträgt 1,2–1,5 mm, mit abgerundeten Innenecken (R≥10 mm), um hygienische Totzonen zu beseitigen und die Reinigung und Desinfektion zu erleichtern [^63^]. Einige wirtschaftliche Produkte verwenden pulverbeschichteten kaltgewalzten Stahl für allgemeine Reinzonen der ISO-Klasse 8 und darunter.

Beobachtungsfenster und Dichtungssystem

Beobachtungsfenster sind standardmäßig mit ausgestattet 5 mm gehärtetes Sicherheitsglas ; Einige antistatische Umgebungen erfordern ESD-Polycarbonat. Bei der Türrahmenabdichtung werden Silikondichtungen in Sanitärqualität oder Polyurethan-Gel-Dichtungskissen verwendet, wobei die Anforderungen an den Druckverformungsrest unter 15 % liegen, um sicherzustellen, dass bei Druckunterschieden von ±30 Pa keine Leckage auftritt. Gemessenen Daten zufolge können hochwertige Dichtungssysteme die Leckageraten durch Fensterdurchgänge unter 0,01 % kontrollieren [^48^].

Verriegelungs- und Sterilisationskonfiguration

Typischerweise sind selbstreinigende Durchreichefenster vorhanden 15–30 W UV-Sterilisationslampen bei einer Wellenlänge von 253,7 nm, mit einer Bestrahlungsdosis von ≥40 mJ/cm², die für eine wirksame mikrobielle Oberflächeninaktivierung erforderlich ist. HEPA-Filtrationseinheiten müssen die Einstufung H13 oder H14 erfüllen (Filtrationseffizienz ≥99,97 % oder ≥99,995 % für 0,3-μm-Partikel) und über Differenzdruckmessgeräte verfügen. Filter müssen ausgetauscht werden, wenn der Endwiderstand das 2–2,5-fache des Anfangswiderstands (typischerweise 250–300 Pa) erreicht [^67^].

Dimensionierungsauswahl und Installationsgrundlagen

Die Abmessungen des Durchgangsfensters müssen mit der Wandstärke, dem Materialvolumen und dem Arbeitsablauf übereinstimmen. Im Folgenden finden Sie gängige Standardgrößen und Auswahlrichtlinien:

Folgende Installationspunkte erfordern Aufmerksamkeit:

• Die Abmessungen der Wandöffnung sollten sein 5–10 mm größer als der Außenrahmen des Durchgangsfensters, um eine Nivellierung und das Einfüllen von Dichtmittel zu ermöglichen.
• Die Einbauhöhe beträgt typischerweise 800–1000 mm über dem Boden, entsprechend den ergonomischen Arbeitsbereichen.
• Der Spalt zwischen dem Durchgangsfenster und der Wand muss mit neutralem Silikondichtmittel oder EPDM-Dichtungen abgedichtet werden, um Druckdifferenzlecks zu verhindern.
• Selbstreinigende Durchgangsfenster erfordern reservierte Steckdosen (typischerweise 120 V / 220 V, einphasig) und eine zuverlässige Erdung [^63^].

Branchenanwendungen und Compliance-Anforderungen

Durchreichefenster werden in zahlreichen Branchen mit strengen Sauberkeitsanforderungen eingesetzt. Compliance-Standards in verschiedenen Branchen bestimmen den Konfigurationsgrad:

Pharmazeutik und Biotechnologie

Gemäß GMP-Anhang 1 (Revision 2022) muss der Materialtransfer zwischen Bereichen der Güteklasse A/B und Bereichen der Güteklasse C/D in der Produktion steriler Arzneimittel über Durchgangsfenster erfolgen, die mit ausgestattet sind elektronische Verriegelungen und UV-Sterilisation . In Laboratorien für Zell- und Gentherapie (CGT), in denen der Platz knapp ist, werden kompakte wandmontierte Durchgangsfenster (Innenabmessungen ≤24 Zoll) bevorzugt, die Compliance-Anforderungen erfüllen, ohne wertvolle Reinraumbodenfläche zu verbrauchen [^2^].

Mikroelektronik und Halbleiter

In Wafer-Fertigungs- und Verpackungs-/Testanlagen, durch Fenster gehen muss sich treffen ISO 14644-1 Klasse 5 (ISO 5) Standards. In diesen Szenarien werden in der Regel ESD-sichere Materialien (z. B. antistatische Beobachtungsfenster aus Polycarbonat) ausgewählt, um Schäden an empfindlichen Komponenten durch elektrostatische Entladungen zu verhindern. Einige fortschrittliche Produktionslinien konfigurieren auch Stickstoffspülanschlüsse, um die Kontamination mit Sauerstoffmolekülen und -partikeln weiter zu reduzieren.

Krankenhäuser und Lebensmittelverarbeitung

Operationssäle von Krankenhäusern und zentrale Sterilgutversorgungsabteilungen (ZSVA) nutzen bei Bedarf Durchgangsfenster für den Transport von Instrumenten und Verbrauchsmaterialien Edelstahl SUS316L Konstruktion, die der Hochtemperatur-Hochdruck-Dampfsterilisation und der Korrosion durch chemische Desinfektionsmittel standhält. Die Lebensmittelindustrie konzentriert sich auf die Vermeidung von Kreuzkontaminationen. Durchgangsfenster müssen den HACCP-Grundsätzen entsprechen und mechanische Verriegelungen sind in der Regel für Umgebungen der ISO-Klasse 8 ausreichend.

Routinewartung und Leistungsvalidierung

Die Zuverlässigkeit eines Durchgangsfensters hängt nicht nur von der Erstauswahl ab, sondern auch von standardisierten Wartungsverfahren. Der folgende Wartungsplan wird empfohlen:

1. Täglich : Überprüfen Sie die Unversehrtheit der Türdichtung, reinigen Sie die Oberflächen der Beobachtungsfenster und bestätigen Sie die Funktionalität der Verriegelung.
2. Wöchentlich : Wischen Sie die Innenwände des Schranks mit Alkohol oder einem neutralen Reinigungsmittel ab; Überprüfen Sie die Intensität der UV-Lampe (ersetzen Sie sie, wenn sie unter 70 % des Nennwerts liegt).
3. Vierteljährlich : Verwenden Sie ein Photometer oder ein DOP/PAO-Aerosol, um die Integrität des HEPA-Filters zu testen. Die Scan-Leckrate darf 0,01 % nicht überschreiten.
4. Jährlich : Beauftragen Sie einen Dritten mit der Prüfung der Druckdifferenz-Retention (bei Nenndruckdifferenz darf der Druckabfall innerhalb von 15 Minuten nicht mehr als 5 % betragen) und der Kalibrierung des Verriegelungssystems [^67^].

Wenn eine Verformung der Tür, eine Alterung der Dichtung oder ein Ausfall der Verriegelung festgestellt wird, muss das Gerät sofort außer Betrieb genommen und Teile ausgetauscht werden. Ein vernachlässigtes Durchgangsfenster kann in einem Reinraum zu einem „Kontaminationsleck“ werden und ein größeres Risiko darstellen als der offene Transfer ohne installiertes Durchgangsfenster.
