Anforderungen an feuerfeste Reinraummaterialien: Standards, Bewertungen und Spezifikationen

Es wird ein Antrag mit dem Vermerk „Überarbeiten und erneut einreichen“ zurückgesandt, da das Wandpaneel der Klasse A entspricht, das Türblatt jedoch nur einen Bericht der Klasse B1 aufweist und niemand einen Test der beiden zusammen installierten Elemente vorlegen kann. Dieses Fehlermuster ist weit verbreitet. Das Brandverhalten in einem Reinraum ist keine einzelne Materialeigenschaft; Es handelt sich um eine Kette aus Kern, Verkleidung, Klebstoff, Rahmen, Dichtungsmittel, Beschlägen und dem Montagetest, der sie miteinander verbindet.

Die praktischen Regeln sind kurz: Behandeln Sie das Brandverhalten und den Feuerwiderstand als separate Anforderungen, verlangen Sie Prüfberichte für die gesamte Baugruppe und nicht nur für den Kern, und halten Sie Dichte, Dicke, Deckschicht und Verbindungsdetails mit den getesteten Angaben identisch. Alles Folgende ergibt sich aus diesen drei Punkten.

Brandklasse und Feuerwiderstand sind zwei getrennte Anforderungen

Partikelkontrolle und Kompartimentierung werden durch unterschiedliche Standards geregelt, und Spezifikationen, die diese kombinieren, führen vor Ort zu Argumenten. Die Brandreaktion beschreibt, wie ein Material ein Feuer nährt: Zündfähigkeit, Flammenausbreitung, Wärmeabgabe und Rauchentwicklung. Der Feuerwiderstand beschreibt, wie lange eine gebaute Baugruppe einem Feuer standhält: Integrität, Isolierung und gegebenenfalls Tragfähigkeit.

Brandverhalten, der Materialtest

GB 8624 klassifiziert Baumaterialien von Klasse A (nicht brennbar) bis hinunter zu B1, B2 und B3, und Klasse A ist die übliche Basislinie für Reinraumhüllen in Pharma-, Halbleiter- und Lebensmittelprojekten. Gemäß EN 13501-1 ist das entsprechende Ziel A2-s1,d0 oder besser, wobei s1 die Rauchentwicklung begrenzt und d0 brennendes Abtropfen ausschließt. ASTM E84 Klasse A bedeutet einen Flammenausbreitungsindex von 25 oder weniger und einen Rauchentwicklungsindex von 450 oder weniger. Beachten Sie den Anwendungsbereich: E84 bewertet das oberflächliche Brennen einer Probe und sagt nichts über eine 60-Minuten-Barriere aus.

Feuerwiderstand, der Montagetest

Bewertungen wie EI 30, EI 60 oder EI 120 (EN 1364-1 für Wände, EN 1634-1 für Türen) oder eine einstündige Bewertung gemäß ASTM E119 oder GB/T 9978 gelten für eine Baugruppe mit einer geprüften Dicke und Ausrichtung. Platten mit Steinwollekern werden regelmäßig 60 Minuten lang bei 50 mm, 75 mm und 100 mm getestet, aber jedes Zertifikat ist nur für den genauen Aufbau gültig, den es abdeckt. Ein dünneres Paneel oder ein anderes Fugenprofil stellt eine andere Baugruppe dar.

Kernmaterialvergleich für Reinraumplatten

Die Kernauswahl bestimmt den größten Teil des Brandergebnisses, und die Dichte ist wichtiger als der Wortlaut in einem Datenblatt. Steinwolle mit 60 kg/m3 und Steinwolle mit 120 kg/m3 können die gleiche Marketingkennzeichnung tragen und sich in einem 60-Minuten-Test sehr unterschiedlich verhalten.

Reinraumkernmaterialien im Vergleich nach Brandklasse und Verhalten. Bewertungen beziehen sich immer auf die getestete Baugruppe, nicht isoliert auf den Kern.
Kernmaterial	Typische Reaktion auf Feuer	Verhalten unter Beschuss	Wo es passt
Steinwolle, 100-120 kg/m3	Klasse A / A2-s1,d0	Nicht brennbare Mineralfaser, Schmelzpunkt über 1000 °C, kein brennendes Abtropfen	Bewertete Wände, Decken und Türkerne
Magnesiumoxid und Magnesiumoxysulfat	Klasse A	Geringe Rauchentwicklung, kein brennbares Bindemittel; Die Leistung richtet sich nach der Dicke und der Verkleidung der Platte	Nassprozessbereiche mit strenger Hygienekontrolle
Gipskernplatte	Klasse A	30 bis 60 Minuten haltbar; Verkohlungen und Feuchtigkeit auf der Papierseite schwächen die Platte	Trennwände und trockene technische Zonen
Aluminiumwabe	Klasse A, skin dependent	Brennt nicht, leitet aber Wärme; setzt auf Belag und Kleber	Leichte, bündige Türen und Paneele
Polyurethan (PIR oder PUR)	Normalerweise B1 oder B2	Hohe Hitzeentwicklung und dichter Rauch; Schaum verkohlt und kann abtropfen	Nur dort, wo es die Vorschriften zulassen und Sprinkleranlagen akzeptiert werden
EPS oder XPS	Brennbar	Schmilzt, verbreitet Flammen und erzeugt starken Rauch	In Reinraumumschlägen nicht akzeptabel

Steinwolleplatten in der Praxis

Für eine Reinraumwand sind 50 mm oder 75 mm dicke Steinwolleplatten mit 0,5 mm vorbeschichteten Stahlverkleidungen, nicht brennbaren Dichtungen und mit Mineralwolle gefüllten Verbindungen die am häufigsten zugelassene Konfiguration. Manuelle Paneele sorgen für flachere Oberflächen und engere Toleranzen rund um Türöffnungen und Durchgangsfenster. Maschinell hergestellte Paneele lassen sich bei großen Deckenflächen schneller installieren. Beide werden mit Kernen aus Steinwolle hergestellt und sollten mit einem Testbericht geliefert werden, der die gleiche Dicke und die gleichen Verbindungsdetails wie die Projektspezifikation abdeckt.

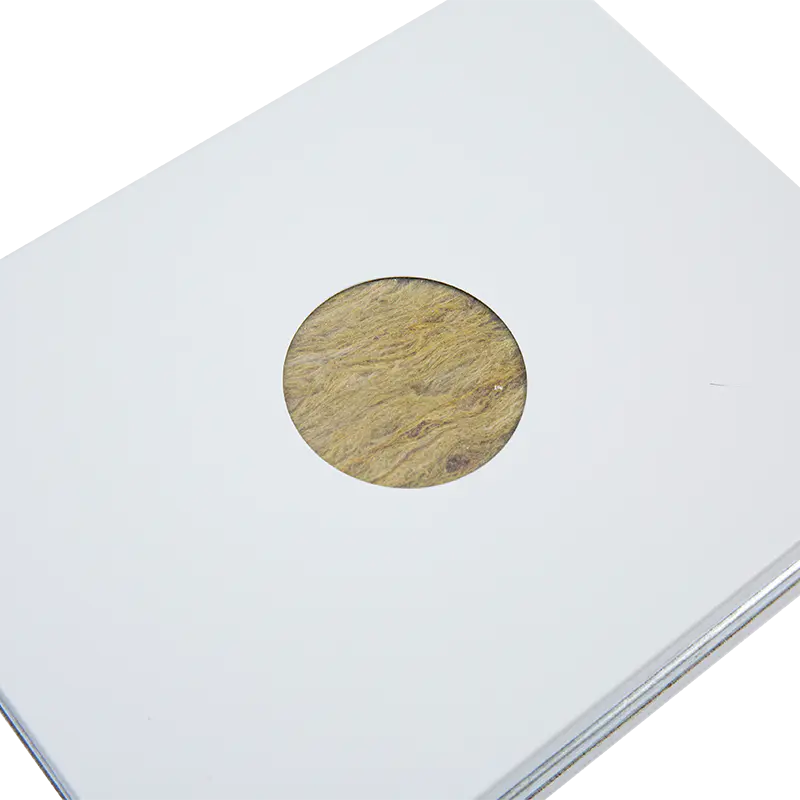

Handmade Rock Wool Cleanroom Panel with Steel Plates

Handgefertigte Reinraumplatte aus Steinwolle mit Stahlplatten Handgefertigte Reinraumplatte aus Steinwolle mit Stahlplatten, relevant, wenn flache Oberflächen, enge Toleranzen und Brandschutzgrenzprüfungen wichtig sind. Produkt anzeigen →

Element-für-Element-Brandanforderungen

Eine Brandstrategie überprüft jede Grenze der sauberen Zone separat. Die Anforderungen an einen typischen Reinraumblock lauten wie folgt:

Wände und Decken: raumhohe, nicht brennbare Paneele, abgedichtete Fugen, keine freiliegende brennbare Folie, an Widerlagern und Kopfdetails verpackte Mineralwolle.
Brandschutztüren: zertifizierter Flügel und Rahmen als eine Einheit, selbstschließende Beschläge, intumeszierende oder mineralische Dichtungen, Verglasung im Test enthalten.
Notausgänge: Türen schwenken in Fahrtrichtung, bleiben von Umkleidebänken und Geräten fern und bleiben bedienbar, wenn das Verriegelungssystem ausfällt.
Durchdringungen: Kabeltrassen, Kanäle und Rohre, umhüllt und abgedichtet mit geprüften Brandschutzsystemen, nicht nur einer Silikonraupe allein.
HVAC: Feuer- und Rauchklappen an den Abteilungsgrenzen, zugänglich für regelmäßige Inspektionen.
Fenster und Durchgangsfenster: Nennverglasung innerhalb eines Nennrahmens; Gutes Glas in einem nicht bewerteten Rabatt schlägt bei der Montage fehl.
Bodenbeläge und Hohlkehlen: nicht brennbare Oberflächen oder Oberflächen mit geringer Flammenausbreitung und ohne brennbare Klebeschicht.
Isolierung und Akustikfüllung: Nur nicht brennbare Mineralwolle, niemals Schaumstoff.

Türen verdienen eine eigene Note, denn eine Reinraumtür trägt gleichzeitig ein Brandschutzzertifikat und eine Luftdichtheitspflicht. Eine Reinraumtür aus Stahl mit einem Mineralkern, einem zertifizierten Rahmen und Doppeldichtungsdichtungen kann einer EI 60-Einstufung standhalten und gleichzeitig den Druckunterschied bewältigen, der die Partikel an Ort und Stelle hält. Fügen Sie einen Selbstschließer hinzu und koordinieren Sie die Verriegelungssequenz, damit der Flügel während der Produktion nicht offen steht.

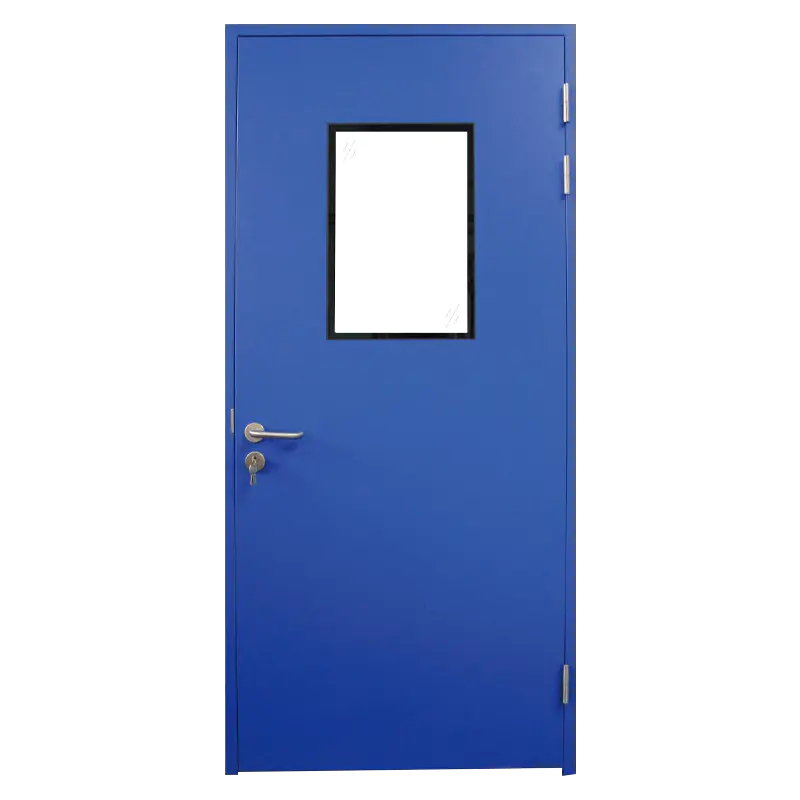

Steel Cleanroom Door for Controlled Environments

Reinraumtür aus Stahl für kontrollierte Umgebungen Edelstahltür mit dreiseitigen Dichtungen und einer einziehbaren Bodendichtung, nützlich, wenn Hygiene, Luftdichtheit und Kontaminationskontrolle die Auswahl bestimmen. Produkt anzeigen →

Beschaffungsprüfungen, die die Ablehnung von Angeboten verhindern

Die meisten Ablehnungen sind eher auf die Dokumentation als auf das Produkt zurückzuführen. Diese Prüfungen decken die meisten davon ab:

Fordern Sie den Montagetestbericht und nicht das Kerndatenblatt an und vergewissern Sie sich, dass darin die Plattendicke, die Kerndichte, die Deckschicht und das Verbindungssystem aufgeführt sind.
Passen Sie die Dichte an den getesteten Wert an. Wenn im Zertifikat 120 kg/m3 angegeben sind, handelt es sich bei einer Platte mit 90 kg/m3 um ein anderes Produkt.
Überprüfen Sie die Rauchklasse. In geschlossenen, sauberen Korridoren, in denen die Evakuierung langsam erfolgt, ist ein s1,d0-Ergebnis oder ein niedriger Rauchentwicklungsindex von Bedeutung.
Belag und Kleber prüfen. Vorbeschichteter Stahl ist in Ordnung; Ein brennbarer Film oder Schaumklebstoff kann einen Kern der Klasse A zerstören.
Bestätigen Sie das Türpaket. Flügel, Rahmen, Verglasung, Beschläge und Dichtungen müssen auf demselben Zertifikat aufgeführt sein.
Fordern Sie ein Schnittmuster aus der Produktion an, um die tatsächliche Kerndichte, Faserorientierung und die Abwesenheit von Hohlräumen zu prüfen.
Beauftragen Sie einen Lieferanten mit der Montage. Durch die Aufteilung von Paneelen und Rahmen zwischen Anbietern ist das Zertifikat nicht durchsetzbar.

Wenn Sie mehrere Umschlagoptionen gleichzeitig abwägen, empfiehlt sich eine strukturierte Überprüfung wie diese Leitfaden zur Auswahl von Reinraumsystemen führt Brand-, Hygiene- und Kostenkriterien in einem Vergleich statt in drei separaten Gesprächen.

Installationsdetails entscheiden, ob die Bewertung gilt

Ein zertifiziertes Paneel, das mit einem Abstand von 20 mm und ohne Mineralwolle installiert wird, ist eine nicht zertifizierte Wand. Die Details, die bei der Inspektion am häufigsten durchfallen:

Die Fugen werden vor dem Aufbringen des Abdeckstreifens mit Mineralwolle gefüllt und dürfen niemals hohl bleiben.
Kopf- und Schwellerdetails mit geprüftem, feuerfestem, nicht expandierendem Schaum abgedichtet.
Die umlaufenden Bewegungsfugen bleiben erhalten, sodass durch die Wärmeausdehnung keine Lücke in einer Nennwand entstehen kann.
Türrahmen sind in der Struktur verankert und nicht nur in den Plattenhäuten.
Klappen und Abschottungen fotografiert und für die Übergabeakte protokolliert.

FAQ

Reicht ein Klasse-A-Kern für eine feuerbeständige Reinraumwand?

Nein. Klasse A beschreibt die Reaktion auf Feuer, nicht den Widerstand. Eine EI 60- oder Ein-Stunden-Bewertung gehört zur gesamten Baugruppe, d. h. Platte, Verbindung, Rahmen, Befestigungselemente und Dichtungen werden gemeinsam bei einer angegebenen Dicke getestet. Ein Klasse-A-Kern in einem ungetesteten Aufbau beweist nichts über die Kompartimentierung.

Welche Steinwolledichte sollte für Reinraumplatten angegeben werden?

100 bis 120 kg/m3 ist der übliche Bereich für Nennplatten. Unterhalb von ca. 80 kg/m3 verdichtet sich die Faserstruktur unter ihrem Eigengewicht über große Deckenspannweiten, was gleichzeitig die Ebenheit, Fugendichtheit und das Brandverhalten beeinträchtigt.

Können Polyurethan-Reinraumplatten dort eingesetzt werden, wo Ratings gelten?

Selten. Polyurethan- und PIR-Kerne sind in der Regel B1 oder B2 mit hoher Rauchentwicklung. Sie bleiben in nicht klassifizierten Bereichen funktionsfähig, wenn die örtliche Behörde die Rauchklasse und die Sprinklerabdeckung akzeptiert, aber Korridore, Fluchtwege und Abteilwände erfordern einen mineralischen Kern.

Benötigen Durchreichefenster und Luftduschen eine Brandschutzdokumentation?

Ein Durchgangsfenster, das in eine bewehrte Wand eingebaut ist, unterbricht die Barriere und benötigt daher eine belastbare Verglasung in einem belastbaren Rahmen. Bei Luftduschen handelt es sich eher um Ausrüstung als um eine Struktur, aber ihre Leistungs- und Kontrolldurchdringungen erfordern immer noch versiegelte Details, die durch ein getestetes Brandschutzsystem abgedeckt sind.
