Wie wählt man rostfreie Reinraumpaneele aus Edelstahl aus?

Reinraumpaneele mit Edelstahl 304 oder 316L als Oberflächenschicht in Kombination mit feuerbeständigen Kernmaterialien der Klasse A (wie Steinwolle, Glas-Magnesium-Steinwolle oder Aluminiumwaben) stellen die zuverlässigste Korrosionsschutzgehäuselösung für Reinraumumgebungen mit hohen Anforderungen dar. In neutralen Salzsprühnebeltests erreicht Edelstahl 304 typischerweise 48–72 Stunden ohne Korrosion, während 316L aufgrund seines Molybdängehalts diese Zeit auf über 72–120 Stunden verlängert, was ihn besonders für Küstengebiete, pharmazeutische Einrichtungen und Umgebungen mit intensiver chemischer Desinfektion geeignet macht. Bei der Auswahl sollten Korrosionsgrad, Brandschutzanforderungen, strukturelle Festigkeit und Temperaturkontrollanforderungen berücksichtigt werden, anstatt eine einzige Leistungsmetrik zu verfolgen.

Korrosionsschutzmechanismen und Qualitätsunterschiede in Oberflächenschichten aus Edelstahl

Die Rostbeständigkeit von Reinraumplatten aus Edelstahl entsteht im Wesentlichen durch den dichten passiven Chromoxidfilm, der sich auf der Oberfläche bildet. Wenn der Chromgehalt im Stahl etwa erreicht 12 % Dieser passive Film verhindert effektiv den Kontakt von Sauerstoff und korrosiven Medien mit dem Substrat. Edelstahl vom Typ 304 (06Cr19Ni10) bietet eine hervorragende Leistung in Standard-Reinraumumgebungen; Edelstahl Typ 316L (022Cr17Ni12Mo2), mit einer zusätzlichen 2–3 % Molybdän , verbessert das Äquivalent der Lochfraßbeständigkeit erheblich (PRE=%Cr 3,3×%Mo) und bietet eine stärkere Beständigkeit gegen chloridinduzierte Spaltkorrosion und Lochfraß.

Vergleich der Salzsprühtestdaten

Die Salzsprühnebelprüfung ist eine entscheidende beschleunigte Bewertung der Korrosionsbeständigkeit von Edelstahl. Basierend auf branchenweit gemessenen Daten weisen verschiedene Materialien unter neutralen Salzsprühnebelbedingungen (NSS, 5 % NaCl, 35 °C) erhebliche Leistungsschwankungen auf:

Es ist wichtig zu beachten, dass bei Salzsprühnebeltests extrem hohe Chloridkonzentrationen zum Einsatz kommen und die Korrosionsraten mehrere bis zehn Mal schneller sind als in natürlichen Umgebungen. Deshalb, Reinraumplatten aus Edelstahl 304, die 72-Stunden-Salzsprühtests bestehen, können in der Regel einen rostfreien Betrieb von über 10 Jahren in tatsächlichen Reinraumumgebungen mit niedrigem Chloridgehalt garantieren , während 316L unter vergleichbaren realen Bedingungen eine erwartete Lebensdauer von mehr als 15 Jahren erreichen kann.

Wie sich die Auswahl des Kernmaterials auf die allgemeine Korrosionsschutz- und Funktionsleistung auswirkt

Während die Oberflächenschicht aus Edelstahl den primären Schutz bietet, beeinflussen die physikalischen und chemischen Eigenschaften des Kernmaterials direkt die langfristige strukturelle Integrität und die indirekte Korrosionsschutzfähigkeit der Platte. Wenn beispielsweise das Kernmaterial Feuchtigkeit aufnimmt und sich verformt, kann es zu Rissen an den Plattenverbindungen kommen, wodurch korrosive Medien in die Sandwichschicht eindringen können. Die folgende Tabelle vergleicht die Gesamtleistung von vier gängigen Kernmaterialien:

Aus Sicht der Korrosionssynergie Aluminiumwabenkernmaterial ist die bevorzugte Wahl für hochwertige Reinräume (ISO-Klasse 1–5), da es elektrochemisch mit der Oberflächenschicht kompatibel ist, nicht hygroskopisch ist und keine Fasern abgibt. Glas-Magnesium-Steinwolle-Verbundkern eignet sich hervorragend für pharmazeutische und chemische Anwendungen, wo seine anorganischen Eigenschaften häufigen chemischen Begasungen standhalten, ohne dass korrosive Nebenprodukte entstehen.

Warum der Herstellungsprozess wichtig ist: Manuelle oder maschinell hergestellte Platten

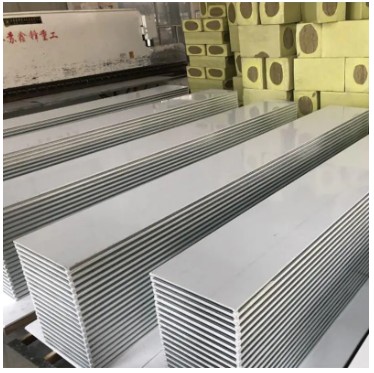

Reinraumplatten aus Edelstahl werden nach Herstellungsverfahren in manuell und maschinell hergestellte Typen eingeteilt, mit entscheidenden Unterschieden in der strukturellen Abdichtung und der langfristigen Korrosionsschutzleistung. Maschinengefertigte Platten werden auf automatisierten kontinuierlichen Linien zum Oberflächenkleben, Erhitzen, Pressen und Aushärten hergestellt. Dabei werden eine extrem hohe Oberflächenebenheit (typischerweise ≤ 1 mm/m) und dichte Verbindungen erreicht, die effektiv verhindern, dass Wasserdampf und korrosive Medien durch Kanten oder Nähte in die Kernschicht eindringen. Bei manuellen Paneelen ist die Montage von Hand erforderlich; Obwohl es eine hohe Flexibilität für nicht standardmäßige Größen bietet, ist es schwieriger, eine gleichmäßige Abdichtung an den Verbindungsstellen zu gewährleisten, was in Umgebungen mit Feuchtigkeitsschwankungen zu potenziellem Eindringen von Wasser und Korrosionsrisiken führt.

Vergleich der Prozessparameter

• Aushärtetemperatur des maschinell hergestellten Plattenklebers: 120°C–150°C Konstante Kontrolle, Aushärtungsrate des Klebstoffs >95 %, Klebefestigkeit ≥0,15 MPa
• Manuelle Aushärtung der Platte bei Raumtemperatur: abhängig von Umgebungstemperatur und Luftfeuchtigkeit, längerer Aushärtungszyklus, Kanten erfordern zusätzlichen Dichtstoffauftrag
• Maßgenauigkeit der maschinell hergestellten Platte: Längentoleranz ±2 mm, Diagonaltoleranz ≤3 mm, wodurch Installationsabstände ≤1 mm gewährleistet sind

Für Reinräume an der Küste oder mit hoher Luftfeuchtigkeit Zur Minimierung der Korrosionswahrscheinlichkeit an Verbindungsstellen werden maschinell hergestellte Platten mit Oberflächen aus Edelstahl 316L empfohlen. Wenn manuelle Paneele verwendet werden müssen, sollten alle Schnittkanten und Verbindungen mit Polyurethan-Dichtstoff abgedichtet werden.

Welche Konfiguration zu Ihrer Branche passt: Anwendungsspezifischer Auswahlleitfaden

Verschiedene Branchen haben unterschiedliche Prioritäten für korrosionsbeständige Reinraumpaneele. Basierend auf praktischer Ingenieurserfahrung und Branchenstandards werden folgende gezielte Auswahlempfehlungen gegeben:

Pharmazeutische und biologische Labore

Diese Umgebungen erfordern eine häufige räumliche Begasung mit Desinfektionsmitteln aus Wasserstoffperoxid, Formaldehyd oder quartären Ammoniumsalzen. Oberfläche aus Edelstahl 316L mit Glas-Magnesium-Steinwollkern Paneele werden empfohlen. 316L widersteht Chloriden und sauren Bestandteilen in Desinfektionsmitteln, während die Glas-Magnesium-Schicht als anorganische Barriere dient, die bei der chemischen Begasung weder schädliche Gase freisetzt noch Feuchtigkeit aufnimmt. Eine Fallstudie einer pharmazeutischen Einrichtung zeigte, dass Wände mit dieser Konfiguration dies zeigten Keine Lochfraß- oder Rostflecken über 5 Jahre wöchentlicher Desinfektionszyklen .

Elektronik- und Halbleiterwerkstätten

Die Herstellung von Mikroelektronik ist äußerst empfindlich gegenüber der Auswaschung von Partikeln und Metallionen. Oberfläche aus Edelstahl 304 mit Wabenkern aus Aluminium wird empfohlen. Die 100 % faserfreie Beschaffenheit der Aluminiumwabenstruktur eliminiert Staubquellen und ihre hohe Ebenheit (Oberflächenvariation ≤ 0,5 mm) erfüllt die präzisen FFU-Luftstromanforderungen. In Reinräumen der ISO-Klasse 4 und höher kann mit dieser Kombination die Entstehung von Wandpartikeln kontrolliert werden ≤0,5 μm Partikel <100 pro ft³ .

Lebensmittelverarbeitung und Kühlkettenlagerung

Lebensmitteleinrichtungen müssen ein Gleichgewicht zwischen Korrosionsschutz, Wärmedämmung und Wasserdichtigkeit herstellen. Oberfläche aus Edelstahl 304 mit Kern aus Polyurethan (PU). wird empfohlen. Die Wärmeleitfähigkeit von PU ist so niedrig wie 0,024 W/m·K Reduziert den Energieverbrauch der Kühllagerung erheblich; Seine geschlossenzellige Struktur verhindert das Eindringen von Wasserdampf und vermeidet Korrosion auf der Rückseite von Edelstahl, die durch langfristige Kondensation entsteht. In Temperaturwechseltests von -20 °C bis 50 °C zeigte diese Kombination keine Kernpulverisierung oder Oberflächendelaminierung.

Küsten- oder chemische Industrieanlagen

Umgebungen mit hohem Salzgehalt oder sauren/alkalischen Dämpfen stellen die größten Materialherausforderungen dar. Oberfläche aus Edelstahl 316L mit Aluminiumwabenkern ist obligatorisch, und alle Montageschrauben und Winkelzubehörteile aus Aluminium müssen ebenfalls aus 316L sein, um galvanische Korrosion zu verhindern. Sogar 316L erfordert in solchen Umgebungen eine regelmäßige Oberflächenpassivierungsbehandlung (alle 2–3 Jahre), um Passivschichten zu reparieren, die möglicherweise durch mechanische Kratzer beschädigt wurden.

So verhindern Sie Rost während der Installation und Wartung

Selbst bei Hochleistungs-Reinraumpaneelen aus Edelstahl kann eine unsachgemäße Installation und Wartung zu vorzeitiger Korrosion führen. Die folgenden Punkte sind verifizierte kritische Kontrollpunkte:

1. Vermeiden Sie direkten Kontakt zwischen unterschiedlichen Metallen: Um galvanische Korrosion zu verhindern, müssen zwischen Edelstahlplatten und Rahmen aus Kohlenstoffstahl Isolierpads aus Nylon oder Gummi verwendet werden. Erfahrungen aus der Praxis zeigen, dass nicht isolierter Kohlenstoffstahl in Kontakt mit Edelstahl 304 zu sichtbarer Rostmigration im Inneren führen kann 3–6 Monate in feuchten Umgebungen.
2. Alle Schnittkanten müssen versiegelt werden: Beim Feldschneiden entstehen Grate, die den Passivfilm zerstören. Alle Schnitte sollten mit einer Edelstahl-spezifischen Passivierungspaste behandelt und mit Silikondichtmittel abgedichtet werden.
3. Reinigungsmittel richtig auswählen: Vermeiden Sie chloridhaltige Reinigungsmittel (z. B. Natriumhypochlorit) oder Produkte auf Salzsäurebasis auf Edelstahloberflächen. Empfohlen werden neutrale Reinigungsmittel (pH 6–8) mit weichen Vliestüchern.
4. Überprüfen Sie regelmäßig die Entwässerung und Abdichtung: Die Dichtfuge zwischen Wandsockelleisten und Bodenbelag ist eine Zone mit hohem Korrosionsrisiko. Es werden vierteljährliche Inspektionen empfohlen; Rissige Dichtstoffe sollten umgehend repariert werden, um eine Wasseransammlung in der Kernschicht zu verhindern.

Durch diese systematischen Maßnahmen wird die Lebensdauer von Rostfreie Reinraumplatten aus Edelstahl kann erweitert werden auf 1,5-fache Lebensdauer , wodurch die gesamten Wartungskosten über den gesamten Lebenszyklus erheblich gesenkt werden.
